CWO圓弧圓柱蝸桿減速機

概述
    圓弧圓柱蝸桿減速器分為圓弧圓柱蝸桿減速器(GB9147)和圓弧齒圓柱蝸桿減速器兩大系列,采用單級蝸桿減速傳動。適用于冶金、礦山、起重、運輸、水泥、紡織、化工、建筑、能源、輕工等各種行業機械設備的減速傳動。
減速器輸入轉速n1≤1500 r/min。
減速器工作環境溫度為-40~40℃;當工作環境溫度低于0℃時,啟動前潤滑油必須加溫到0℃以上;當工作環境溫度高于40℃時,必須采取冷卻措施。
  技術參數
1型號
CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器;
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器;
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器;
WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器;
WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器
WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器;
WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器
2 中心距
                                                                                       單位:㎜

型號 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
CWU 63 80 100 125 (140) 160 (180) 200 (225) 250 (280) 315 (355) 400 (450) 500
CWS 63 80 100 125 140 160 180 200 225 250 (280) 315 (355) 400 (450) 500
CWO 63 80 100 125 (140) 160 (180) 200 (225) 250



型號 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17
WHT 80 100
WHX 65 120 125 150 160 180 200 210 250 (280) 300 320 (360) 400 420 (450) 500
WHS 65 120 125 150 160 180 200 210 250 (280) 300 320 (360) 400 420 (450) 500
WHC 65 120 125 150 160 180 200 210 250 (280) 300 320 (360) 400 420 (450) 500

注:表中加括號的為第二系列。
3 減速器的公稱傳動比

CWU、CWS、CWO
5
6.3
8
10
12.5
16
20
25
31.5
40
50
63



WHT、WHX、WHS、WHC
8
10
12.5
16
20
25
31.5
40
50

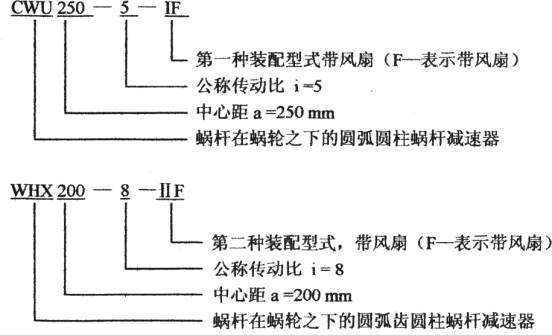

     4 標記示例






5 減速器的外形尺寸
5.1圓弧圓柱蝸桿減速器的外形尺寸

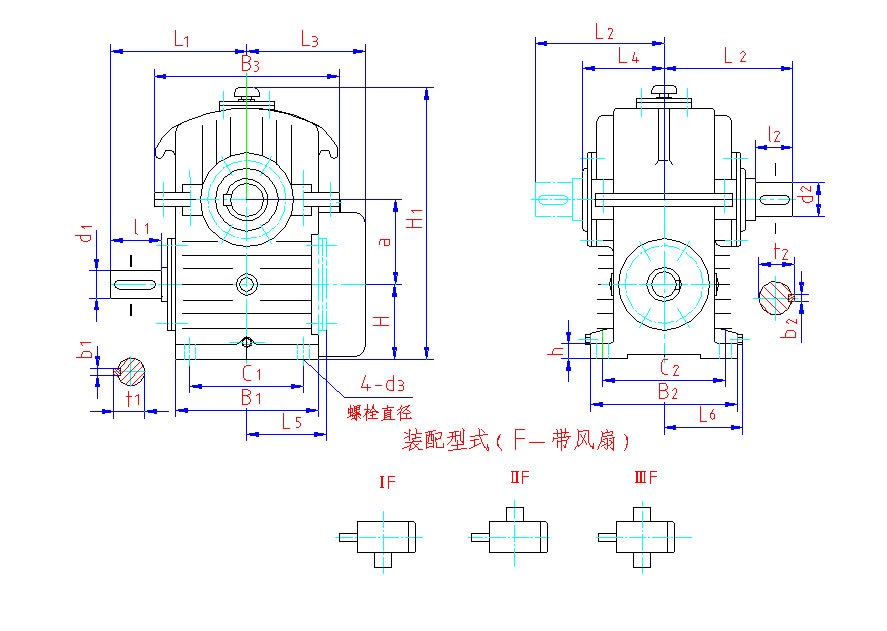

5.1.1 CWU63~100的外形尺寸見圖1、表1。
圖1
                        表1    單位:mm
  尺寸
型號
a
B1
B2
C1
C2
h
H
H1
d3
i  ≤  12.5
d1
l1
b1
t1
L1
CWU63
63
148
180
115
150
12
54
220
M12
19js6
28
6
21.5
128
CWU80
80
175
200
140
170
15
65
267
M12
24js6
36
8
27
151
CWU100
100
218
230
175
190
15
80
322
M12
28js6
42
8
31
182


  尺寸
型號
i ≥   16
d2

l2
b2
t2
L2
L3
L4
重  量
(㎏)
d1
l1
b1
t1
L1
CWU63
19 j s 6
28
6
21. 5
128
32 k 6
58
10
35
135
97
70
19. 5
CWU80
24 j s 6
36
8
27
151
38 k 6
58
10
41
143
110
81
28. 5
CWU100
24 j s 6
36
8
27
176
42 k 6
82
12
45
182
130
95
43

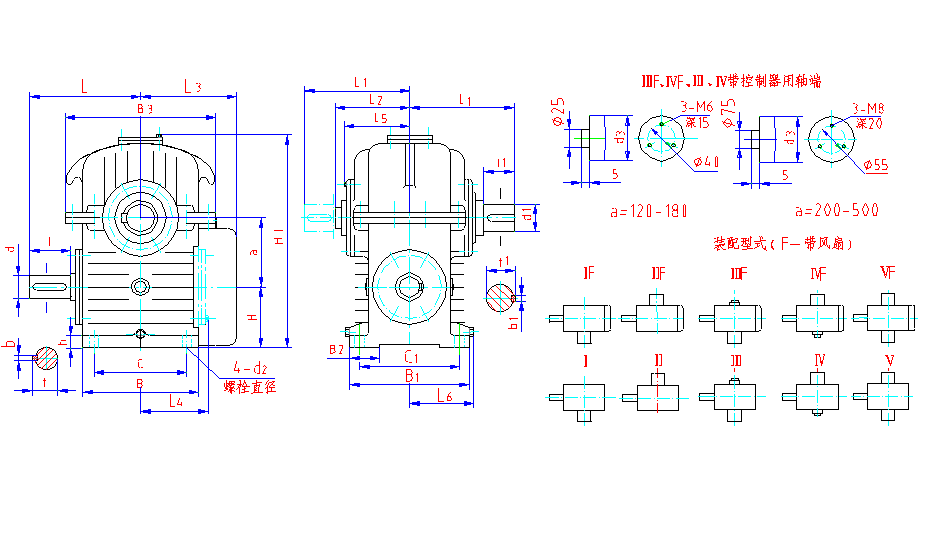

5.1圓弧圓柱蝸桿減速器的外形尺寸

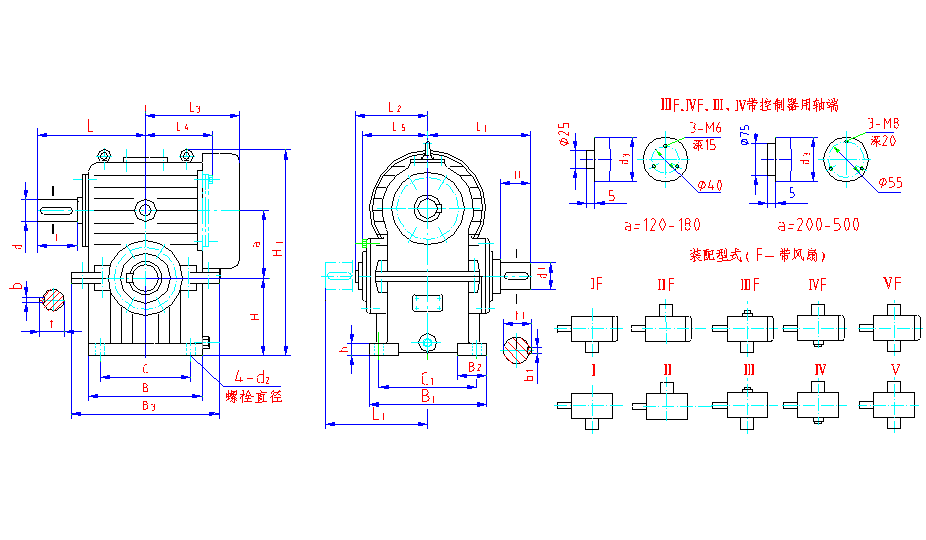

5.1.2 CWU125~500的外形尺寸見圖2、表2。
圖2
                             表2                                                                                                                  單位:㎜

  尺寸
型號
a
B1
B2
B3
C1
C2
     i≤12.5
i≥16
d2

l2
b2
t2
L2
L3
L4
L5
L6
h
H
H1
d3
重量(㎏)
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
CWU125
125
260
250
310
220
205
32k6
58
10
35
218
28js6
42
8
31
202
55k6
82
16
59
222
202
133
153
147
30
125
408
M16
92
CWU140
140
285
275
345
230
225
38k6
58
10
41
228
28js6
42
8
31
212
60m6
105
18
64
260
220
144
166
160
30
140
445
M16
120
CWU160
160
325
300
385
230
250
42k6
82
12
45
277
32k6
58
10
35
253
65m6
105
18
69
27, 0
245
156
186
172
35
160
510
M16
145
CWU180
180
350
320
420
260
270
42k6
82
12
45
292
32k6
58
10
35
268
75m6
105
20
79.5
290
260
173
200
182
35
180
560
M20
200
CWU200
200
400
350
465
280
300
48k6
82
14
51.5
324
38k6
58
10
41
300
80m6
130
22
85
325
295
180
235
197
40
200
650
M20
260
CWU225
225
440
380
505
325
325
48k6
82
14
51.5
342
38k6
58
10
41
318
90m6
130
25
95
340
320
193
247
212
40
225
730
M20
320
CWU250
250
510
410
575
370
350
55k6
82
16
59
380
42k6
82
12
45
380
100m6
165
28
106
385
360
209
285
228
45
225
785
M24
395
CWU280
280
570
460
645
420
400
60m6
105
18
64
430
48k6
82
14
407
110m6
165
28
116
405
390
225
312
253
50
250
885
M24
530
CWU315
315
640
530
715
470
445
65m6
105
18
69
470
48k6
82
14
51.5
447
120m6
165
32
127
420
430
242
352
289
50
280
980
M30
700
CWU355
355
730
580
805
540
490
70m6
105
20
74.5
515
55k6
82
16
59
492
130m6
200
32
137
470
480
255
397
315
55
300
1085
M30
910
CWU400
400
790
620
880
620
530
75m6
105
20
79.5
545
60m6
105
18
64
545
150m6
200
36
158
490
515
277
429
335
60
315
1175
M30
1200
CWU450
450
885
680
985
700
580
80m6
130
22
85
625
65m6
105
18
69
600
170m6
240
40
179
560
575
299
484
367
65
355
1310
M36
1660
CWU500
500
1015
750
1115
760
640
90m6
130
25
95
680
70m6
105
20
74.5
655
190m6
280
45
200
640
655
343
549
403
80
400
1450
M36
2330
5.1圓弧圓柱蝸桿減速器的外形尺寸

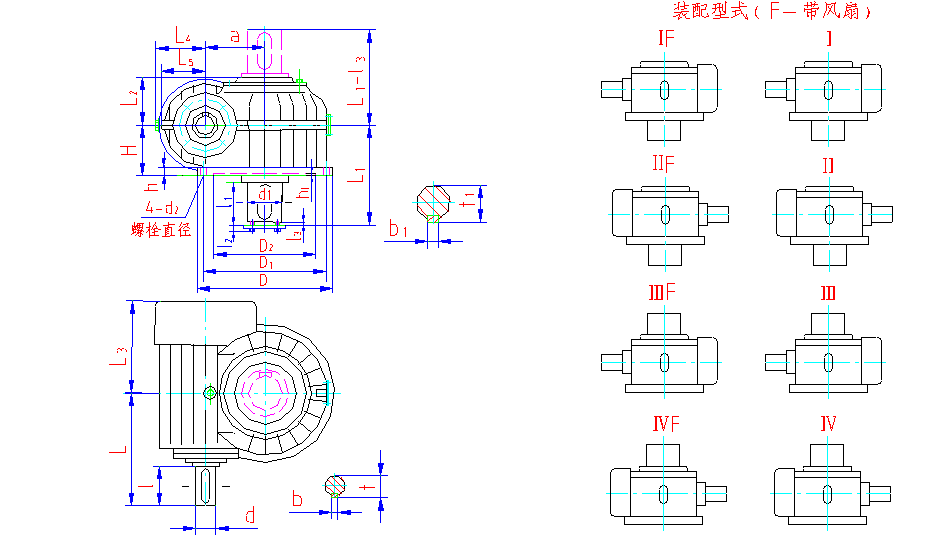

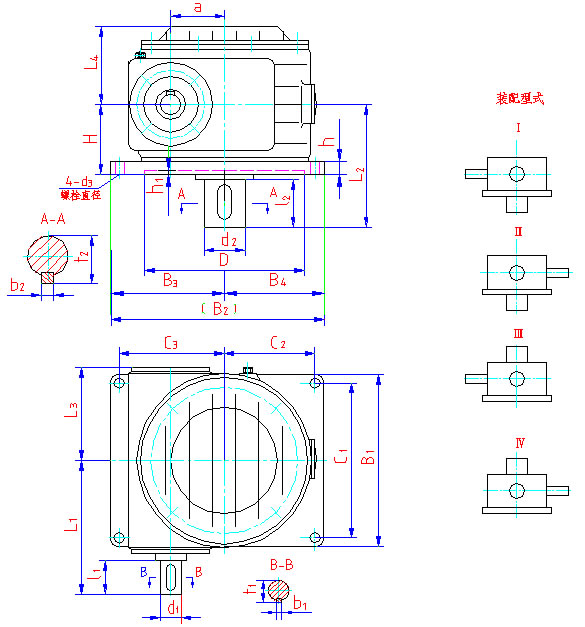

5.1.3 CWS63~100的外形尺寸見圖3、表3。
                                           圖3
              表3                                              單位:㎜
尺寸
型號
a
B1
B2
B3
B4
C1
C2
C3
D
h
h1
        i ≤  12.5
d1
l1
b1
t1
L1
CWS63
63
155
245
140
105
125
90
125
190
23
5
19js6
28
6
21.5
128
CWS80
80
180
270
160
110
150
95
145
210
23
5
24js6
36
8
27
151
CWS100
100
220
325
200
125
190
110
185
240
23
5
28js6
42
8
31
182


尺寸
型號
       i  ≥ 16
d2
l2
b2
t2
L2
L3
L4
H
d3
重  量
(㎏)
d1
l1
b1
t1
L1
CWS63
19js6
28
6
21.5
128
32k6
58
10
35
135
97
70
75
M12
19
CWS80
24js6
36
8
27
151
38k6
58
10
41
143
110
81
80
M12
  28
CWS100
24js6
36
8
31
176
42k6
82
12
45
182
130
95
95
M12
  42.5

5.1圓弧圓柱蝸桿減速器的外形尺寸

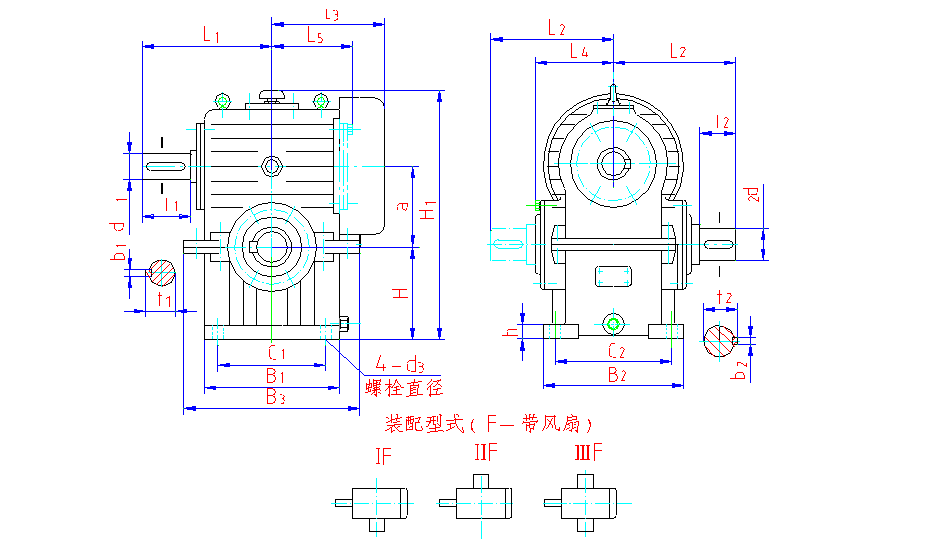

5.1.4 CWS125~500的外形尺寸見圖4、表4。
圖4
      表4                                                                                     單位:㎜
尺寸
型號
a
D
D1
D2
L3
L4
L5
h
h1
H
 i ≤12.5
  i ≥ 16
d2
l2
b2
t2
L2
l3
地腳螺栓
重量
(㎏)
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
d3
n
CWS125
125
230
280
320
202
134
125
32
8
132
32k6
58
10
35
218
28js6
42
8
31
202
55k6
82
16
59
222
14
M12
4
95
CWS140
140
260
320
360
220
145
135
32
8
150
38k6
58
10
41
228
28js6
42
8
31
212
60m6
105
18
64
260
15
M16
4
110
CWS160
160
300
360
400
245
157
142
32
8
160
42k6
82
12
45
277
32k6
58
10
35
253
65m6
105
18
69
270
15
M16
4
150
CWS180
180
335
400
440
263
173
160
35
8
175
42k6
82
12
45
292
32k6
58
10
35
268
75m6
105
20
79.5
290
16
M16
4
200
CWS200
200
370
435
480
295
181
180
38
8
190
48k6
82
14
51.5
324
38k6
58
10
41
300
80m6
130
22
85
325
17
M16
4
270
CWS225
225
420
490
540
320
193
180
40
8
205
48k6
82
14
51.5
342
38k6
58
10
41
318
90m6
130
25
95
340
17
M20
4

CWS250
250
470
540
600
360
210
210
40
8
212
55k6
82
16
59
380
42k6
82
12
45
380
100m6
165
28
106
385
17
M20
4
410
CWS280
280
550
640
700
390
226
215
45
8
225
60m6
105
18
64
430
48k6
82
14
51.5
407
110m6
165
28
116
405
17
M24
4
550
CWS315
315
605
700
760
430
242
235
50
10
250
65m6
105
18
69
470
48k6
82
14
51.5
447
120m6
165
32
127
420
17
M24
4
750
CWS355
355
700
805
880
480
256
235
55
10
265
70m6
105
20
74.5
515
55k6
82
16
59
492
130m6
200
32
137
470
17
M30
4
930
CWS400
400
765
875
950
515
278
247
60
10
265
75m6
105
20
79.5
545
60m6
105
18
64
545
150m6
200
36
158
490
24
M30
4
1200
CWS450
450
875
990
1070
565
300
275
65
10
315
80m6
130
22
85
625
65m6
105
18
69
600
170m6
240
40
179
560
24
M36
4
1650
CWS500
500
1000
1100
1180
655
347
300
75
10
375
90m6
130
25
95
680
70m6
105
20
74.5
655
190m6
280
45
200
640
24
M36
6
2190

5.1圓弧圓柱蝸桿減速器的外形尺寸

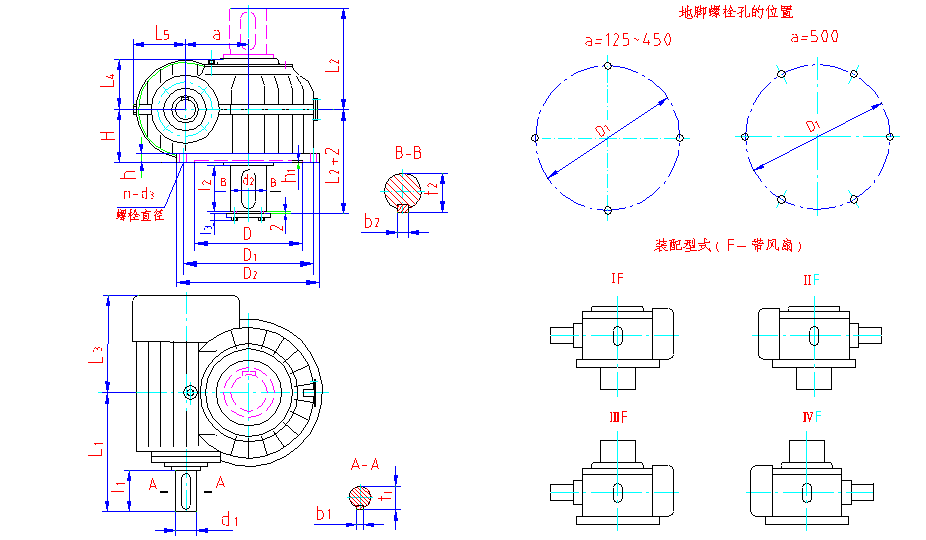

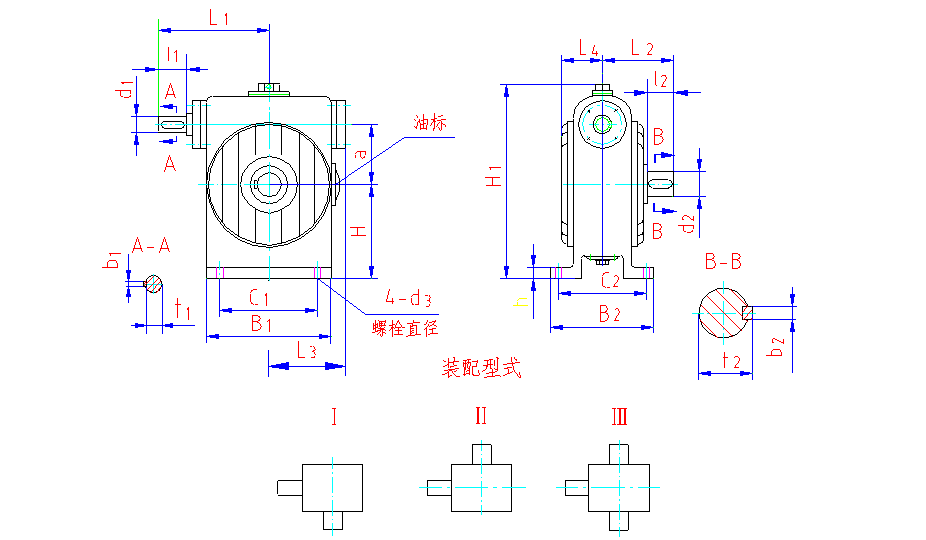

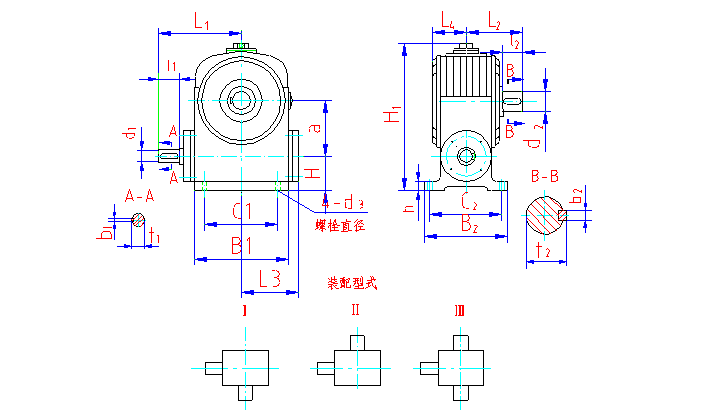

5.1.5 CWO63~100外形尺寸見圖5、表5。
                                                         圖5
                  表5                                                 單位:㎜
  尺寸
型號
  a
B1
B2
C1
C2
h
H
H1
d3
    i  ≤   12.5
d1
l1
b1
t1
L1
CWO63
63
148
180
115
150
12
117
245
M12
19js6
28
6
21.5
128
CWO80
80
175
200
140
170
15
145
296
M12
24js6
36
8
27
151
CWO100
100
218
230
175
190
15
180
365
M12
28js6
42
8
31
182


  尺寸
型號
     i   ≥  16
d2

l2
b2
t2
L2
L3
L4
重量
(㎏)
d1
l1
b1
t1
L1
CWO63
19js6
28
6
21.5
128
32k6
58
10
35
135
97
70
  19.5
CWO80
24js6
36
8
27
151
38k6
58
10
41
143
110
81
28.5
CWO100
24js6
36
8
27
176
42k6
82
12
45
182
130
95
   43

5.1圓弧圓柱蝸桿減速器的外形尺寸

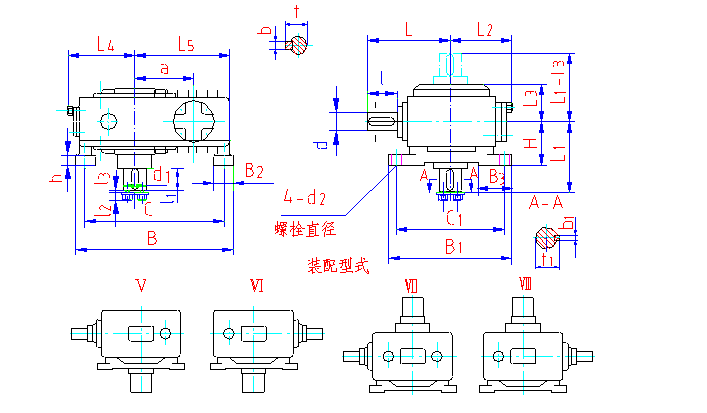

5.1.6 CWO125~250的外形尺寸見圖6、表6。
                                                                     圖6
                 表6                                                                單位:mm
尺寸
號型
a
B1
B2
B3
C1
C2
h
H
H1
d3
i ≤  12.5
 i  ≥  16
d2
l2
b2
t2
L2
L3
L4
L5
重量(㎏)
d1
l1
b1
t1
L1
d1
l1
b1
t1
L1
CWO125
125
260
250
310
220
205
30
155
410
M16
32k6
58
10
35
218
28js6
42
8
31
202
55k6
82
16
59
222
202
133
153
98
CWO140
140
285
275
345
230
225
30
195
485
M16
38k6
58
10
41
228
28js6
42
8
31
212
60m6
105
18
64
260
220
144
166
110
CWO160
160
325
300
385
230
250
35
195
510
M16
42k6
82
12
45
277
32k6
58
10
35
253
65m6
105
18
69
270
245
156
186
150
CWO180
180
350
320
420
260
270
35
220
600
M20
42k6
82
12
45
292
32k6
58
10
35
268
75m6
105
20
79.5
290
260
173
200
210
CWO200
200
400
350
465
280
300 ,
40
250
655
M20
48k6
82
14
51.5
324
38k6
58
10
41
300
80m6
130
22
85
325
295
188
235
270
CWO225
225
440
380
505
325
325
40
275
700
M20
48k6
82
14
51.5
342
38k6
58
10
41
318
90m6
130
25
95
340
320
193
247
335
CWO250
250
510
410
575
370
350
45
310
820
M24
55k6
82
16
59
380
42k6
82
12
45
380
100m6
165
28
106
385
360
209
285
410

5.2 圓弧齒圓柱蝸桿減速器
5.2.1 WHX65、WHS65, wht80~100的外形尺寸見圖7、表7;WHC65、WHT80~100(在側)的外形尺寸見圖8、表8
圖7
表7       單位:mm
尺寸
型號
 a
B
B1
B2
B3
C
C1
H
H1
H2
H3
h
L
WHX65WHS65
65
145
145

27.5
110
120
65
218
95
225
15
137
WHT80
80
240
182
50
34
210
148
88
279
122
279
14
180
WHT100
100
292
238
68.5
42
250
196
105
338
135
334.5
18
217


尺寸
型號
L1
L2
L3
l
l1
d
(k5)
d1
(k6)
d2
b
b1
t
t1
重量
(㎏)
WHX65WHS65
125
90
70
35
40
18
25
12
5
8
20
28
16~18
WHT80
166
111
71
50
53
25
35
12
8
10
28
39.2
25
WHT100
200
133.5
93
70
78
30
45
15
8
14
32.5
48.2
41~43

注:1. WHX65、WHS65型號選用時,裝配型式Ⅰ、Ⅱ為WHX65型號,Ⅲ、Ⅳ為WHS65型號;
2. 圖7中示意圖裝配型式為Ⅰ型。
3.表中三種規格皆為草標。
圖8
表8        單位:mm
尺寸
型號
 a
B
B1
B2
B3
C
C1
H
h
L
L1
L2
L3
L4
WHC65
65
265
145
55
230
110
80
15
137
127
92
70
85
WHT80
80
244
240
34
38
210
210
105
20
180
168
110
71
110
WHT100
100
317
290
45
80
268
250
118
24
217
202
133.5
95
128


尺寸
型號
L5
l
l1
l2
l3
d
(m5)
d1
(m6)
d2
b
b1
t
t1
重量
(㎏)
WHC65
152
35
40
8
2
18
25
M10
5
8
20
28
17
WHT80
152
50
53
10
2
25
35
M10
8
10
28
39.2
25
WHT100
190
70
78
10
2
30
45
M14
8
14
32.5
48.2
40~43

注:1.圖8中示意圖裝配型式為Ⅴ型。
    2.表中三種規格皆為草標。
5.2 圓弧齒圓柱蝸桿減速器
5.2.2 WHX120~500的外形尺寸見圖9、表9。
                                                                             圖9
                              表9                                              單位:㎜
尺寸
型號
a
B
B1
B2
B3
C
C1
H
H1
h
L
L1
L2
L3
L4
L5
L6
 l
ll
d
(m6)
d1
(m6)
d2
d3
b
b1
t
t1
重  量
(㎏)
WHX120
120
275
260
70
330
215
220
120
390
25
245
255
145
218
161.5
134
152
70
108
35
55
M14
60
10
16
37.8
58.5
95~100
WHX125
125
270
270
70
330
210
230
125
400
30
235
235
145
225
159
134
157
58
82
35
55
M16
60
10
16
37.8
58.5
93~103
WHX150
150
320
300
80
385
250
250
150
480
30
294
272
165
260
191.5
151.5
167
90
108
40
65
M18
75
12
18
42.8
68.9
WHX160
160
330
310
80
400
250
260
160
505
35
290
290
165
265
189
154
177
82
105
40
65
M20
75
12
18
42.8
68.9
140~157
WHX180
180
385
335
90
470
305
285
180
574
35
375

295
180
314
233
169
185
70
102
45
70
M18
75
14
20
49
77.4
210~230
WHX200
200
430
360
95
520
330
310
200
628
40
360
345
195
365
266
184
202
82
130
50
80
M20
85
16
24
53.5
85
290~316
WHX210
210
440
385
95
525
350
325
200
651.5
40
390
375
200
370
275
191
214.5
110
168
50
80
M22
85
16
24
53.5
85
280~320
WHX250
250
510
420
105
600
410
360
220
748.5
45
450
395
220
430
314
211
235
130
168
60
90
M22
95
18
24
63.9
95
400~440
WHX280
280
610
470
110
700
480
400
250
838
50
485
430
245
485
367
233
260
105
165
60
100
M24
110
18
28
63.9
105.7
535~600
WHX300
300
630
480
115
740
510
410
260
900.5
50
540
465
250
520
385
236
265
140
208
70
100
M28
110
20
28
74.2
105.7
604~693
WHX320
320
680
520
120
780
550
440
280
953
50
525
455
265
525
402
256
285
105
165
70
110
M30
120
20
32
74.2
116.5
725~810
WHX360
360
740
530
125
850
620
460
300
1060
55
630
500
270
565
440
265
290
170
208
80
120
M28
130
24
32
85
126.5
850~915
WHX400
400
820
610
135
920
660
520
320
1155
60
630
525
300
605
478
291
331
130
200
80
130
M30
140
24
36
85
137.2
1320~1470
WHX420
420
850
585
140
960
720
515
340
1215
60
685
550
300
665
516
295
313
170
238
90
140
M28
150
24
36
95
147.2
1350~1500
WHX450
450
910
670
150
1030
730
570
355
1295
65
680
560
325
670
528
319
363
130
200
80
150
M36
160
24
40
85
158.5
1670~1860
WHX500
500
1000
730
165
1120
810
620
400
1435
75
730
625
355
725
575
348
393
130
240
90
170
M36
180
24
40
95
178.5
2160~2410

 注:表中WHX125、160、200、280、320、400、450、500為JB2318,其余為草標產品。
5.2 圓弧齒圓柱蝸桿減速器
5.2.3 WHS120~500的外形尺寸見圖10、表10
                                                     圖10
                                               表10                                        單位:mm
   尺寸
型號
a
B
B1
B2
B3
C
C1
H
H1
h
L
L1
L2
L3
L4
L5
 l
ll
d
(m6)
d1
(m6)
d2
d3
b
b1
t
t1
重  量
(㎏)
WHS120
120
275
230
70
330
215
190
160
406
25
245
255
145
218
161.5
134
70
108
35
55
M14
60
10
16
37.8
58.5
95~100
WHS125
125
270
230
70
330
210
190
160
416
30
235
235
145
225
159
134
58
82
35
55
M16
60
10
16
37.8
58.5
93~104
WHS150
150
320
260
80
380
250
210
200
495.5
30
294
272
165
260
191.5
151.5
90
108
40
65
M18
75
12
18
42.8
68.9
143~155
WHS160
160
330
270
80
400
250
220
200
510
35
290
290
165
265
189
154
82
105
40
65
M20
75
12
18
42.8
68.9
148~164
WHS180
180
385
290
90
470
305
240
230
575
40
375
295
180
309
233
169
70
102
45
70
M18
75
14
20
49
77.4
210~230
WHS200
200
430
320
95
520
330
270
250
643
40
360
345
195
365
266
184
82
130
50
80
M20
85
16
24
53.5
85
298~322
WHS210
210
440
330
95
525
350
270
270
673.5
40
390
375
200
370
275
191
110
168
50
80
M22
85
16
24
53.5
85
285~320
WHS250
250
510
370
105
600
410
310
310
768.5
40
450
395
220
430
314
211
130
168
60
90
M22
95
18
24
63.9
95
420~460
WHS280
280
610
410
110
700
480
340
320
839
50
485
430
245
485
367
233
105
165
60
100
M24
110
18
28
63.9
105.7
560~725
WHS300
300
630
410
115
740
510
340
350
906
40
540
465
250
520
385
236
140
208
70
100
M28
110
20
28
74.2
105.7
650~742
WHS320
320
680
460
120
780
550
380
355
951
50
525
455
265
525
402
256
105
165
70
110
M30
120
20
32
74.2
116.5
740~825
WHS360
360
740
460
125
850
620
390
400
1035
45
630
500
270
565
440
265
170
208
80
120
M28
130
24
32

85
126.5
880~960
WHS400
400
820
540
135
920
660
450
450
1173
60
630
525
300
605
478
291
130
200
80
130
M30
140
24
36
85
137.2
1305~1425
WHS420
420
850
520
140
960
720
440
460
1208
50
685
550
300
665
516
295
170
238
90
140
M28
150
24
36
95
147.2
1365~1500
WHS450
450
910
590
150
1030
730
490
500
1312
65
680
560
325
670
528
319
130
200
80
150
M36
160
24
40
85
158.5
1650~1830
WHS500
500
1000
640
165
1120
810
530
560
1460
75
730
625
355
725
575
348
130
240
90
170
M36
180
24
40
95
178.5
2070~2300

注:表中WHS125、160、200、280、320、400、450、500為JB2318,其余為草標產品。
5.2 圓弧齒圓柱蝸桿減速器
5.2.4 WHC120~500的外形尺寸見圖11、表11
                                                            圖11
             表11                                                               單位:mm
 尺寸
型號
a
D
D1
D2
H
h
h1
L
L1
L2
L3
L4
L5
 l
ll
l2
l3
d
(m6)
d1
(m6)
d2
b
b1
t
t1
重  量
(㎏)
WHC120
120
330
290
240
140
18
8
245
257
140.5
218
117.5
90
70
110
14
2
35
55
M10
10
16
37.8
58.5
91~95
WHC125
125
330
290
240
140
20
8
235
237
140
225
125.5
95
58
84
14
2
35
55
M12
10
16
37.8
58.5
91~100
WHC150
150
400
360
300
160
22
8
294
274
161
255
136.5
100
90
110
14
2
40
65
M14
12
18
42.8
68.9
142~155
WHC160
160
410
370
310
165
25
8
290
292
161
265
140.5
105
82
107
15
2
40
65
M16
12
18
42.8
68.9
147~163
WHC180
180
465
425
360
185
26
8
375
298
181.5
309
148
110
70
105
15
2
45
70
M14
14
20
49
74.2
190
WHC200
200
490
450
390
200
30
10
360
347
207
365
168
130
82
132
15
2
50
80
M16
16
24
53.5
85
284~308
WHC210
210
540
490
415
210
30
10
390
377
212.5
370
174
130
110
170
15
2
50
80
M18
16
24
53.5
85
270~305
WHC250
250
620
570
490
230
35
10
450
397
224
430
193
145
130
170
17
2
60
90
M18
18
24
63.9
95
390~420
WHC280
280
690
630
545
240
38
10
485
432
235
485
213
195
105
167
17
2
60
100
M24
18
28
63.9
105.7
565~630
WHC300
300
750
690
600
270
40
10
540
467
238
520
215
210
140
210
17
2
70
100
M22
20
28
74.2
105.7
712~787
WHC320
320
770
710
620
260
40
12
525
457
258
525
235
220
105
167
17
2
70
110
M24
20
32
74.2
116.5
750~835
WHC360
360
900
830
720
300
45
12
630
502
265
565
245
225
170
210
17
2
80
120
M28
24
32
87
126.5
970~1000
WHC400
400
970
890
780
300
50
12
630
527
293
605
270
250
130
202
17
2
80
130
M30
24
36
85
137.2
1330~1450
WHC420
420
1000
930
820
325
50
15
685
552
301
665
267.5
255
170
240
17
2
90
140
M28
24
36
97
147.2
1430~1500
WHC450
450
1090
1000
880
340
55
15
680
562
321
670
298
280
130
202
24
2
80
150
M36
24
40
85
158.5
1675~1855
WHC500
500
1190
1100
980
370
65
15
730
627
350
725
323
300
130
242
24
2
90
170
M30
24
40
95
178.5
2190~2420

注:表中WHC125、160、200、280、320、400、450、500為JB2318,其余為草標產品。
6.1 圓弧圓柱蝸桿減速器的額定輸入功率P1(KW)和額定輸出扭距T2(N.m)見表12。
表12

動比
i
輸 入
轉 速
n1
(r/min)
中心距a(mm)
63
80
100
125
140
160
180
200
225
250
280
315
355
400
450
500
型   號
                            CWU、CWS、(CWO)

額定輸入功率P1(KW),額定輸出扭距T2(N.m)


5
1500
   P1
3.5
6.388
15.74
25.22
44.68
64.90
98.44
141.9
202.4
   T2
107
180
450
730
1300
1900
2900
4200
6000
1000
   P1
2.978
4.871
12.6
21.28
35.59
53.68
91.75
135.7
193.6
   T2
123
205
540
920
1550
2350
4050
6000
8600
750
   P1
2.577
4.211
9.881
16.4
27.73
43.06
78.56
126.4
185.9
   T2
141
235
560
940
1600
2500
4600
7400
11000
500
   P1
2.120
3.367
7.14
11.64
19.81
31.23
56.14
104.2
169.4
   T2
173
280
600
990
1700
2700
4900
9150
15000


6.3
1500
   P1
3.198
5.505
13.11
21.37
27.51
38.4
48.46
55.38
69.18
83.77
102.5
121.7
150.5
185
   T2
114
200
485
800
960
1450
1700
2100
2450
3200
3650
4670
5370
7500
1000
   P1
2.422
4.331
11.1
17.96
24.97
31.03
43.85
49.95
64.08
78.53
95.58
114.4
145.3
172.5
189.9
   T2
127
235
610
1000
1300
1750
2300
2750
3400
4500
5100
6580
7770
10500
12000
750
   P1
2.09
3.594
8.646
19.57
24.73
34.5
37.27
56.95
69.81
88.76
107.2
134.8
166.5
183.9
   T2
146
260
630
1050
1350
1850
2400
2800
4000
5300
6300
8200
9590
13500
15500
500
   P1
1.706
2.955
6.192
10.47
13.65
17.08
24.62
26.64
41.03
50.37
67.32
83.58
112.5
148.1
162.7
   T2
176
315
670
1150
1400
1900
2550
3000
4300
5700
7100
9540
11990
18000
20500
續表12
i
輸 入
轉 速
n1
(r/min)
中心距a(mm)
63
80
100
125
140
160
180
200
225
250
280
315
355
400
450
500
型   號
                            CWU、CWS、(CWO)

額定輸入功率P1(KW),額定輸出扭距T2(N.m)


8
1500
   P1
2.932
4.866
9.444
17.01
24.25
28.44
43.51
48.25
61.38
73.84
91.68
113.6
136.0
166.1
   T2
127
230
455
830
1050
1450
1900
2400
2700
3700
4050
5720
6040
8400
1000
   P1
2.255
3.908
8.364
13.55
21.7
24.95
39.1
43.65
56.13
67.78
84.52
104.8
126.7
158.2
174.1
   T2
146
275
600
990
1400
1900
2550
3250
3700
5100
5600
7910
8440
12000
12500
750
   P1
1.962
3.334
7.375
12.93
16.96
21.31
30.67
35.01
50.44
62.32
77.46
95.18
114.0
148.9
162.4
   T2
168
310
700
1250
1450
2150
2650
3450
4400
6200
6800
9540
10070
15000
15500
500
   P1
1.647
2.714
5.581
9.322
12.25
15.42
21.93
25.38
35.91
44.7
61.33
79.99
101.7
129.6
147.3
   T2
209
375
780
1350
1550
2300
2800
3700
4650
6600
8000
11920
13420
19500
21000


10
1500
   P1
2.34
4.056
8.426
14.16
17.3
24.5
32.1
42.1
50.79
59.13
73.68
94.55
140.2
146.2
   T2
132
235
500
850
1050
1500
1850
2600
3250
3800
4750
5910
7480
9200
1000
   P1
1.8
3.205
7.450
12.78
16.05
21.96
28.62
37.06
43.94
51.10
64.39
87.71
112.4
138.1
162.2
176.0
   T2
150
275
600
1150
1450
2000
2450
3400
4200
4900
6200
8200
10550
13000
14500
16500
750
   P1
1.594
2.729
6.243
10.54
12.95
17.41
23.73
28.83
35.14
46.40
57.94
80.74
100.2
132.0
156
164.1
   T2
170
310
730
1250
1550
2100
2700
3500
4450
5900
7400
10010
12470
16500
18500
20500
500
   P1
1.272
2.203
4.561
7.714
9.355
12.88
16.96
20.87
26.4
35.62
45.57
64.70
82.81
118.1
137.8
147.4
   T2
209
370
790
, 1350
1, 650
2300
2850
3750
4950
6700
8600
11920
15340
22000
24500
27500


12.5
1500
   P1
2.036
3.534
6.813
11.27
14.74
19.32
25.36
32.62
42.61
52.23
71.95
79.91
105.1
130.4
   T2
137
240
475
800
1000
1400
1800
2450
3050
3850
5200
6100
8050
10000
1000
   P1
1.594
2.84
5.782
9.919
13.36
17.63
23.21
29.04
38.43
47.23
66.84
73.88
96.65
127.1
152.5
183.3
   T2
159
285
600
1050
1350
1900
2450
3250
4100
5200
7200
8300
11030
14500
17000
20500
750
   P1
1.37
2.432
5.189
8.946
11.91
15.38
21.05
24.93
35.26
44.42
62.16
69.26
91.39
118.3
141.2
174.3
   T2
182
325
710
1250
1600
2200
2950
3700
5000
6500
8900
10500
13900
18000
21000
26000
500
   P1
1.126
1.967
4.084
6.794
9.104
11.16
16.00
17.6
27.75
32.91
45.05
55.40
76.37
101.3
126.2
157.3
   T2
223
390
830
1400
1800
2350
3300
3850
5800
7100
9500
12400
17200
23000
28000
35000

 續表12
i
輸 入
轉 速
n1
(r/min)
中心距a(mm)
63
80
100
125
140
160
180
200
225
250
280
315
355
400
450
500
型   號
                            CWU、CWS、(CWO)

額定輸入功率P1(KW),額定輸出扭距T2(N.m)


16
1500
   P1
1.728
3.019
6.682
11.06
13.63
19.62
23.11
33.22
39.52
46.71
57.25
77.7
94.45
124.2
   T2
137
250
570
960
1200
1750
2200
3000
3700
4250
5400
7150
8920
11500
1000
   P1
1.359
2.375
5.733
9.651
12.26
16.27
19.81
25.78
30.89
41.99
51.16
72.91
86.88
115.4
127.4
151.4
   T2
159
290
730
1250
1600
2150
2800
3450
4300
5700
7200
10020
11990
16000
18000
21500
750
   P1
1.17
2.023
4.61
7.871
9.877
12.97
15.6
20.64
26.61
37.26
45.01
65.59
83.95
106.4
122.6
142.9
   T2
182
325
770
1350
1700
2250
2900
3650
4900
6700
8400
11920
15340
19500
23000
27000
500
   P1
0.963
1.664
3.369
5.677
6.93
9.124
11.397
14.868
18.69
27.11
33.09
47.75
61.95
86.09
109.3
128.2
   T2
223
