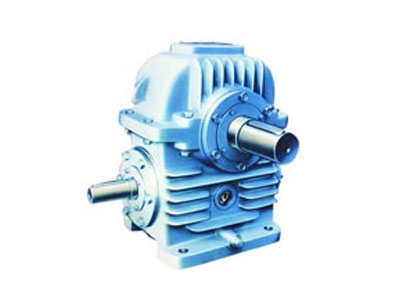

CWS圓弧圓柱蝸桿減速機
一概述
CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器;
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器;
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器;
WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器;
WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器
WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器;
WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器
2 中心距
單位:㎜
注:表中加括號的為第二系列。
4 標記示例
圓弧圓柱蝸桿減速器分為圓弧圓柱蝸桿減速器(GB9147)和圓弧齒圓柱蝸桿減速器兩大系列,采用單級蝸桿減速傳動。適用于冶金、礦山、起重、運輸、水泥、紡織、化工、建筑、能源、輕工等各種行業機械設備的減速傳動。
減速器輸入轉速n1≤1500 r/min。
減速器工作環境溫度為-40~40℃;當工作環境溫度低于0℃時,啟動前潤滑油必須加溫到0℃以上;當工作環境溫度高于40℃時,必須采取冷卻措施。
二技術參數
1型號CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器;
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器;
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器;
WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器;
WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器
WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器;
WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器
2 中心距
單位:㎜
型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
CWU | 63 | 80 | 100 | 125 | (140) | 160 | (180) | 200 | (225) | 250 | (280) | 315 | (355) | 400 | (450) | 500 |
CWS | 63 | 80 | 100 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | (280) | 315 | (355) | 400 | (450) | 500 |
CWO | 63 | 80 | 100 | 125 | (140) | 160 | (180) | 200 | (225) | 250 | — | — | — | — | — | — |
型號 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 |
WHT | — | 80 | 100 | — | — | — | — | — | — | — | — | — | — | — | — | — | — |
WHX | 65 | 120 | 125 | 150 | 160 | 180 | 200 | 210 | 250 | (280) | 300 | 320 | (360) | 400 | 420 | (450) | 500 |
WHS | 65 | 120 | 125 | 150 | 160 | 180 | 200 | 210 | 250 | (280) | 300 | 320 | (360) | 400 | 420 | (450) | 500 |
WHC | 65 | 120 | 125 | 150 | 160 | 180 | 200 | 210 | 250 | (280) | 300 | 320 | (360) | 400 | 420 | (450) | 500 |
注:表中加括號的為第二系列。
3 減速器的公稱傳動比
CWU、CWS、CWO
|
5
|
6.3
|
8
|
10
|
12.5
|
16
|
20
|
25
|
31.5
|
40
|
50
|
63
|
WHT、WHX、WHS、WHC
|
8
|
10
|
12.5
|
16
|
20
|
25
|
31.5
|
40
|
50
|

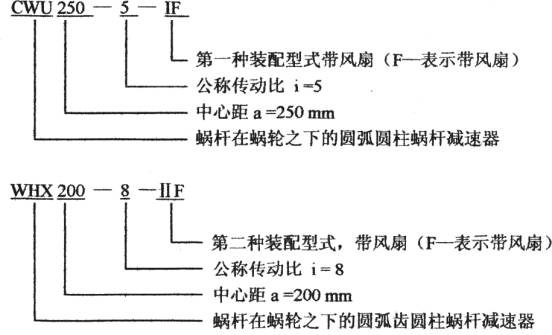

4 標記示例
5 減速器的外形尺寸
5.1圓弧圓柱蝸桿減速器的外形尺寸

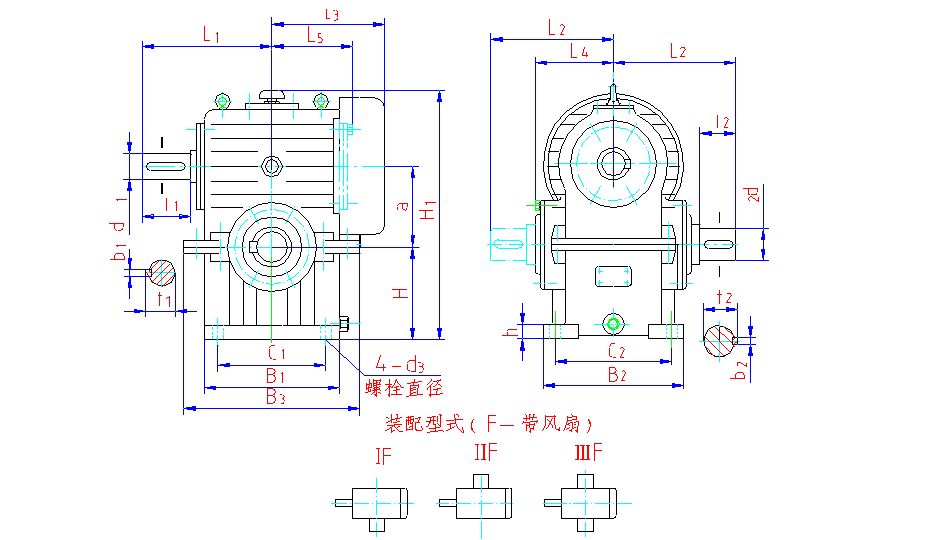

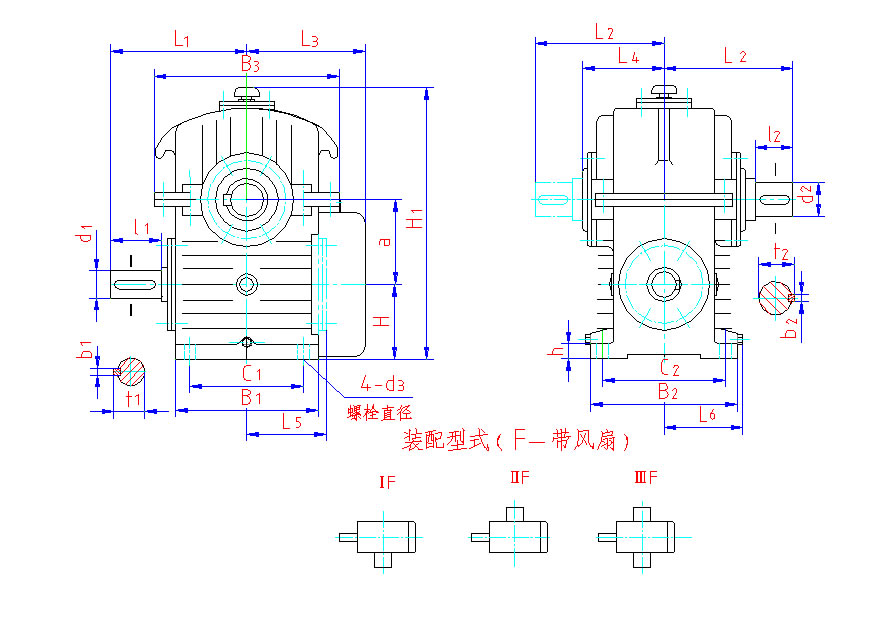

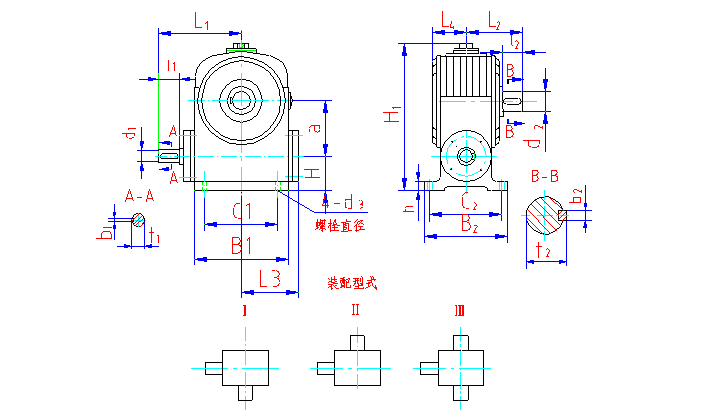

5.1.1 CWU63~100的外形尺寸見圖1、表1。
圖1
表1 單位:mm
5.1圓弧圓柱蝸桿減速器的外形尺寸

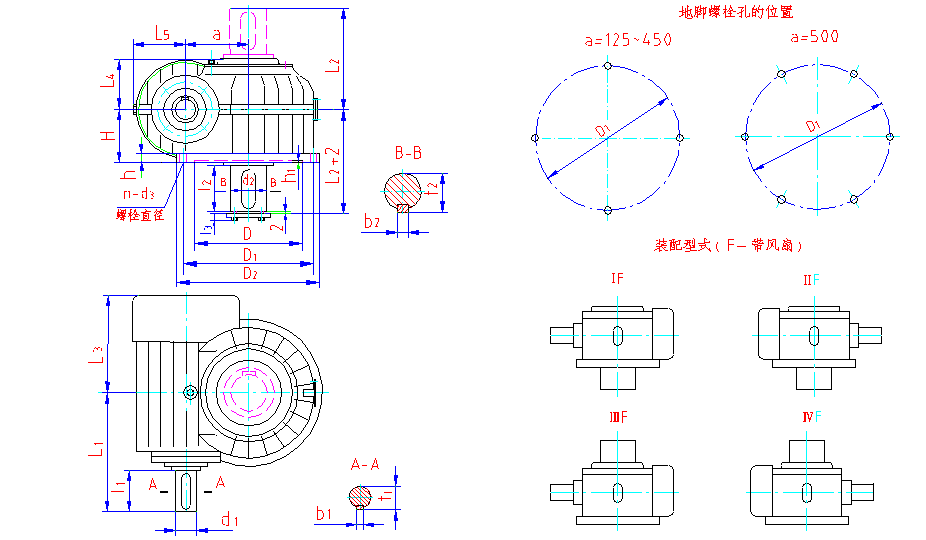

5.1.2 CWU125~500的外形尺寸見圖2、表2。
圖2
表2 單位:㎜
5.1圓弧圓柱蝸桿減速器的外形尺寸

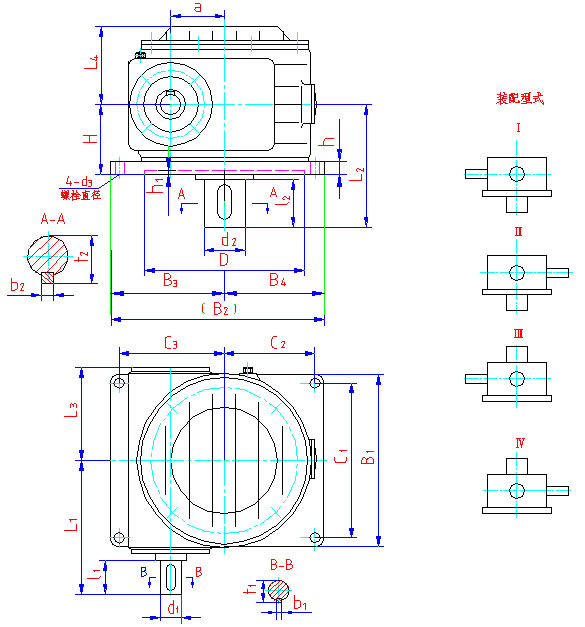

5.1.3 CWS63~100的外形尺寸見圖3、表3。
圖3
表3 單位:㎜
5.1圓弧圓柱蝸桿減速器的外形尺寸

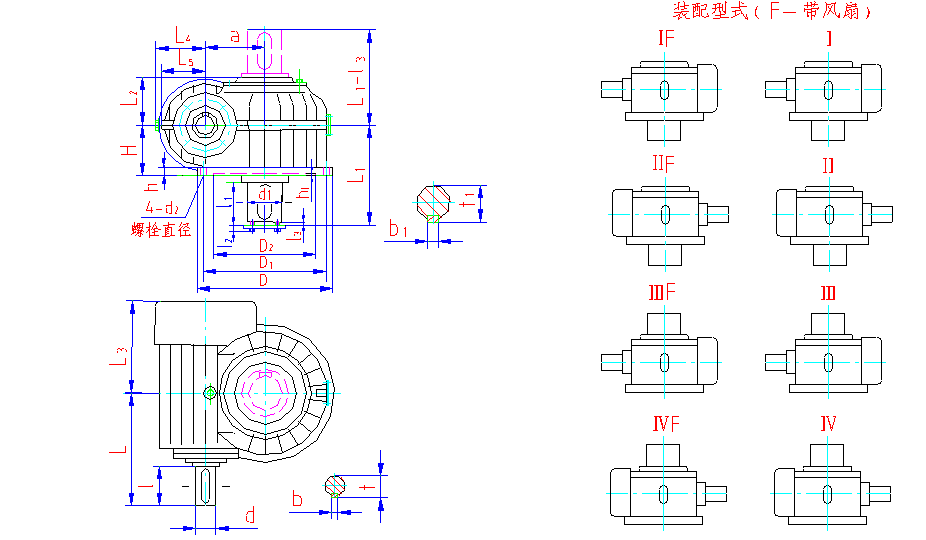

5.1.4 CWS125~500的外形尺寸見圖4、表4。
圖4
表4 單位:㎜
5.1圓弧圓柱蝸桿減速器的外形尺寸

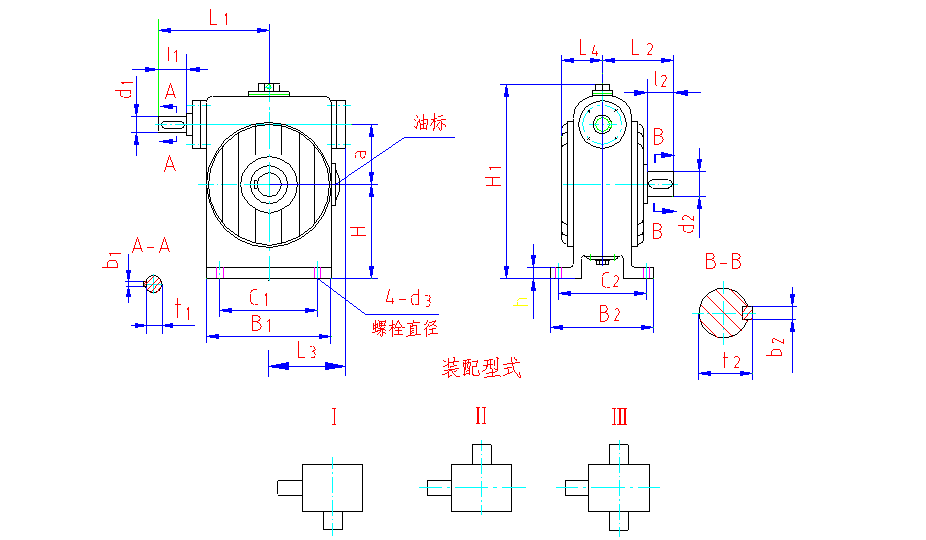

5.1.5 CWO63~100外形尺寸見圖5、表5。
圖5
表5 單位:㎜
5.1圓弧圓柱蝸桿減速器的外形尺寸
5.1.6 CWO125~250的外形尺寸見圖6、表6。
圖6
表6 單位:mm
5.2 圓弧齒圓柱蝸桿減速器
5.2.1 WHX65、WHS65, wht80~100的外形尺寸見圖7、表7;WHC65、WHT80~100(在側)的外形尺寸見圖8、表8
圖7
表7 單位:mm
注:1. WHX65、WHS65型號選用時,裝配型式Ⅰ、Ⅱ為WHX65型號,Ⅲ、Ⅳ為WHS65型號;
2. 圖7中示意圖裝配型式為Ⅰ型。
3.表中三種規格皆為草標。

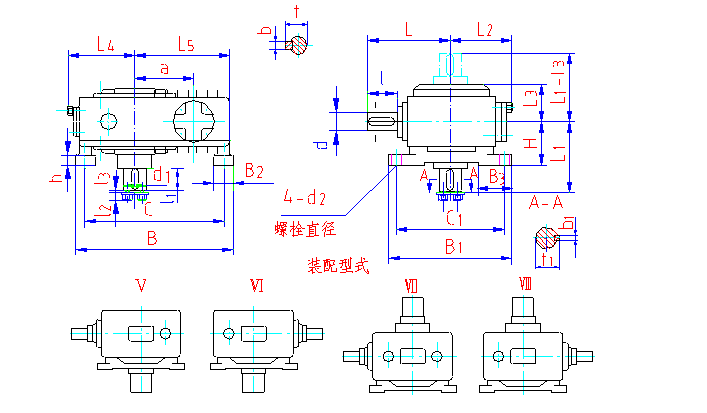

圖8
表8 單位:mm
注:1.圖8中示意圖裝配型式為Ⅴ型。
2.表中三種規格皆為草標。
5.2 圓弧齒圓柱蝸桿減速器

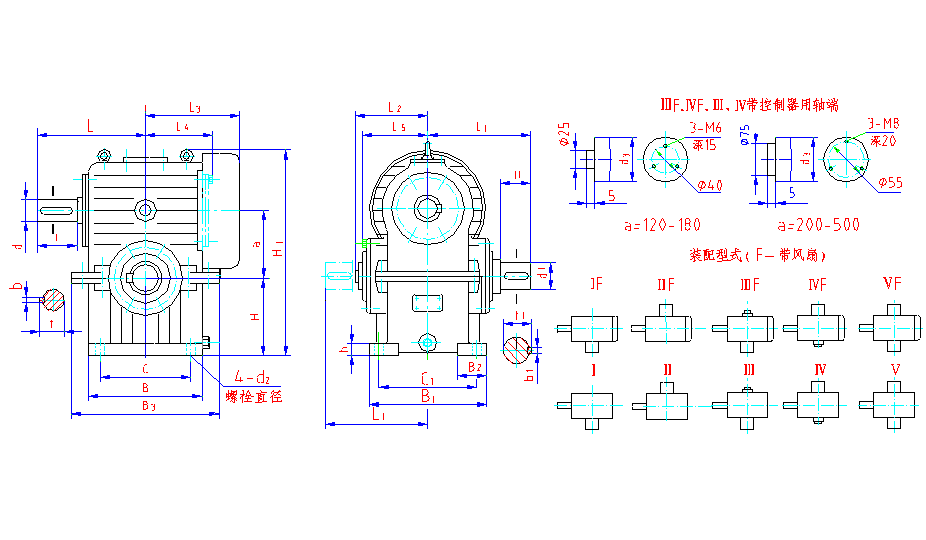

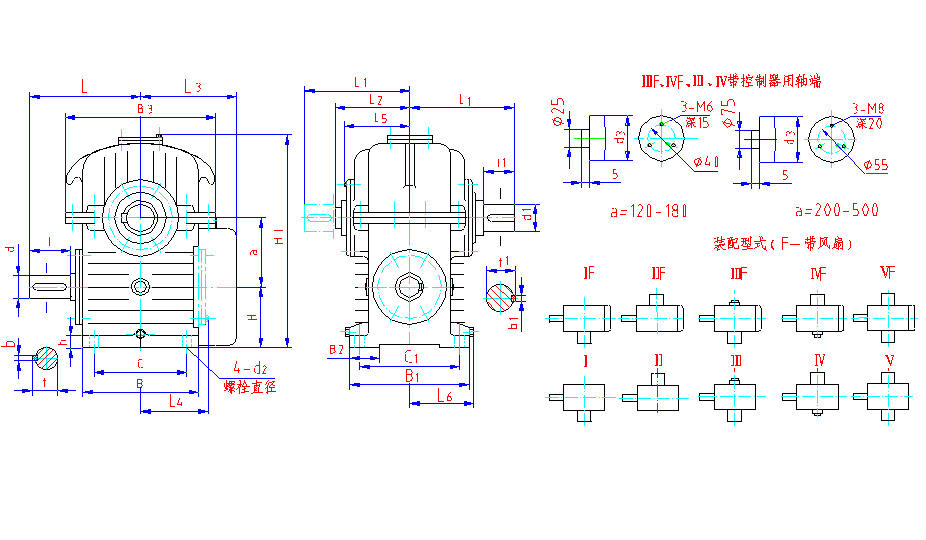

5.2.2 WHX120~500的外形尺寸見圖9、表9。
圖9
表9 單位:㎜
注:表中WHX125、160、200、280、320、400、450、500為JB2318,其余為草標產品。
5.2 圓弧齒圓柱蝸桿減速器
5.2.3 WHS120~500的外形尺寸見圖10、表10
圖10
表10 單位:mm
注:表中WHS125、160、200、280、320、400、450、500為JB2318,其余為草標產品。
5.2 圓弧齒圓柱蝸桿減速器
5.2.4 WHC120~500的外形尺寸見圖11、表11
圖11
表11 單位:mm
注:表中WHC125、160、200、280、320、400、450、500為JB2318,其余為草標產品。

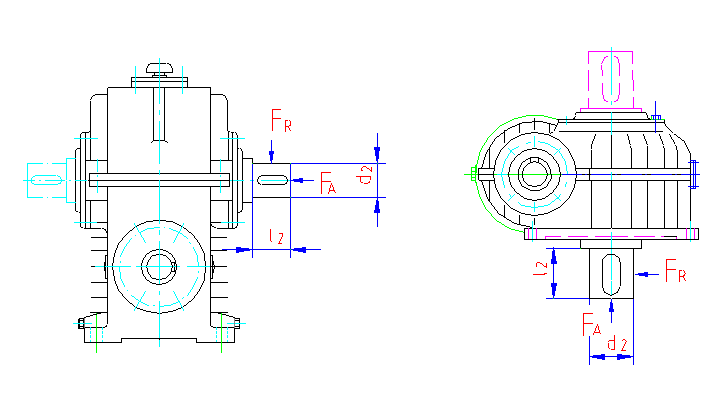

6.1 圓弧圓柱蝸桿減速器的額定輸入功率P1(KW)和額定輸出扭距T2(N.m)見表12。
表12
續表12
續表12
|
