CWU圓弧圓柱蝸桿減速機

一概述

圓弧圓柱蝸桿減速器分為圓弧圓柱蝸桿減速器（GB9147）和圓弧齒圓柱蝸桿減速器兩大系列，采用單級蝸桿減速傳動。適用于冶金、礦山、起重、運輸、水泥、紡織、化工、建筑、能源、輕工等各種行業機械設備的減速傳動。

減速器輸入轉速n₁≤1500 r/min。

減速器工作環境溫度為-40～40℃；當工作環境溫度低于0℃時，啟動前潤滑油必須加溫到0℃以上；當工作環境溫度高于40℃時，必須采取冷卻措施。

二技術參數

1型號
CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器；
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器；
WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器；
WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器
WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；
WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器
2 中心距
單位：㎜

型號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
CWU	63	80	100	125	(140)	160	(180)	200	(225)	250	(280)	315	(355)	400	(450)	500
CWS	63	80	100	125	140	160	180	200	225	250	(280)	315	(355)	400	(450)	500
CWO	63	80	100	125	(140)	160	(180)	200	(225)	250	—	—	—	—	—	—

型號	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
WHT	—	80	100	—	—	—	—	—	—	—	—	—	—	—	—	—	—
WHX	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500
WHS	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500
WHC	65	120	125	150	160	180	200	210	250	(280)	300	320	(360)	400	420	(450)	500

注：表中加括號的為第二系列。

3 減速器的公稱傳動比

CWU、CWS、CWO

6.3

12.5

31.5

WHT、WHX、WHS、WHC

12.5

31.5

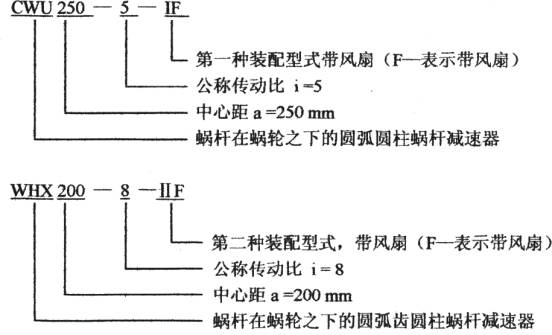

4 標記示例

5 減速器的外形尺寸

5.1圓弧圓柱蝸桿減速器的外形尺寸

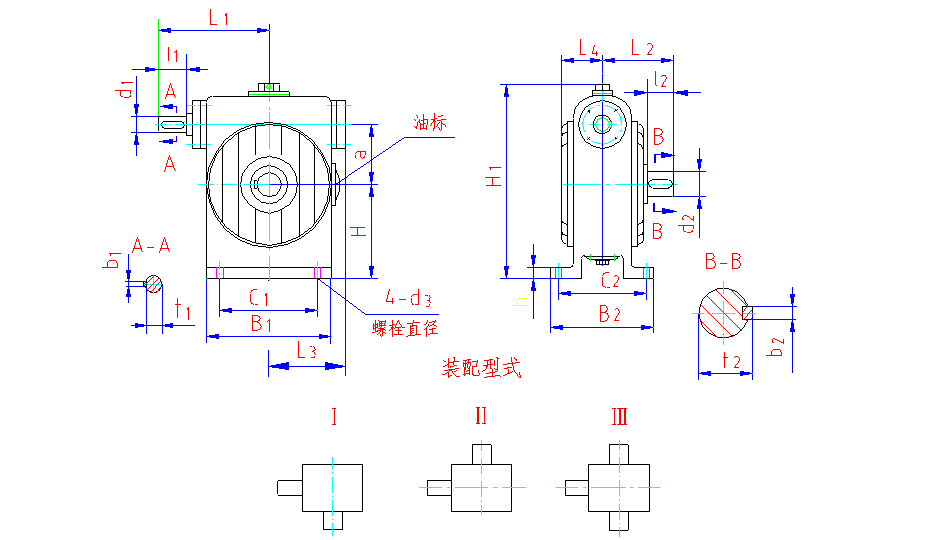

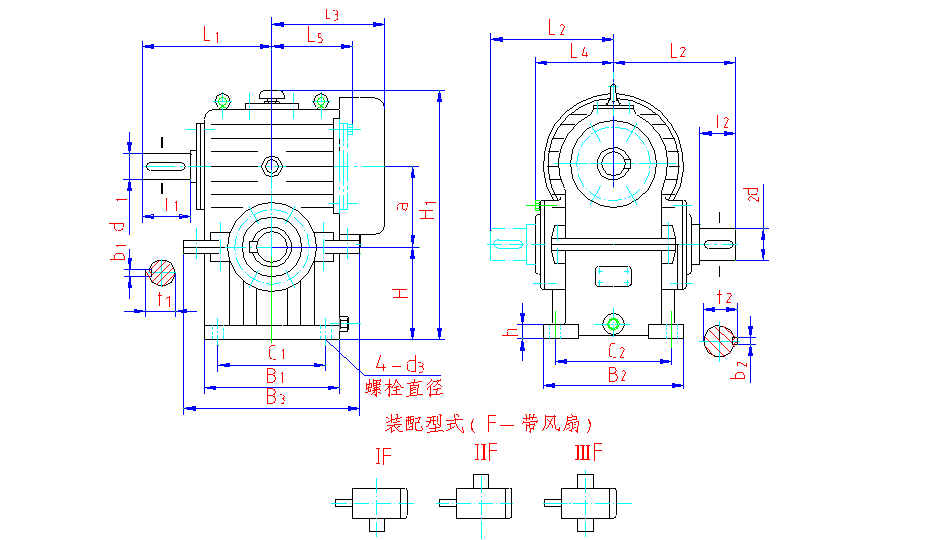

5.1.1 CWU63～100的外形尺寸見圖1、表1。

圖1

表1 單位:mm

尺寸型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	i ≤ 12.5
尺寸型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	d₁	l₁	b₁	t₁	L₁
CWU63	63	148	180	115	150	12	54	220	M12	19js6	28	6	21.5	128
CWU80	80	175	200	140	170	15	65	267	M12	24js6	36	8	27	151
CWU100	100	218	230	175	190	15	80	322	M12	28js6	42	8	31	182

尺寸型號	i ≥ 16					d₂	l₂	b₂	t₂	L₂	L₃	L₄	重量（㎏）
尺寸型號	d₁	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	重量（㎏）
CWU63	19 j s 6	28	6	21. 5	128	32 k 6	58	10	35	135	97	70	19. 5
CWU80	24 j s 6	36	8	27	151	38 k 6	58	10	41	143	110	81	28. 5
CWU100	24 j s 6	36	8	27	176	42 k 6	82	12	45	182	130	95	43

5.1圓弧圓柱蝸桿減速器的外形尺寸

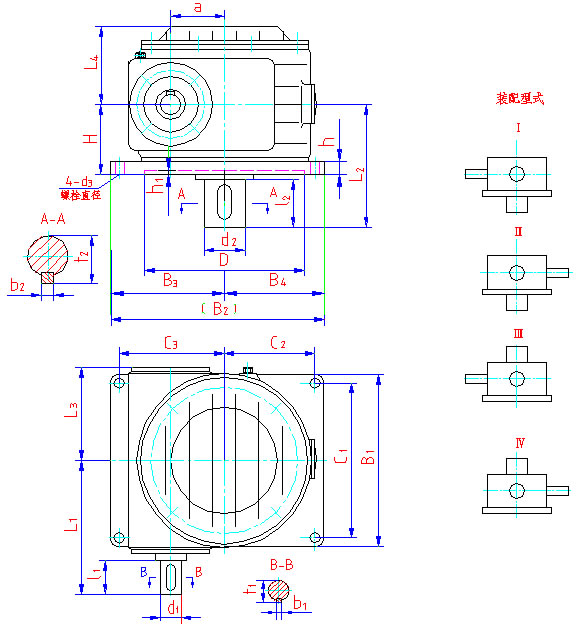

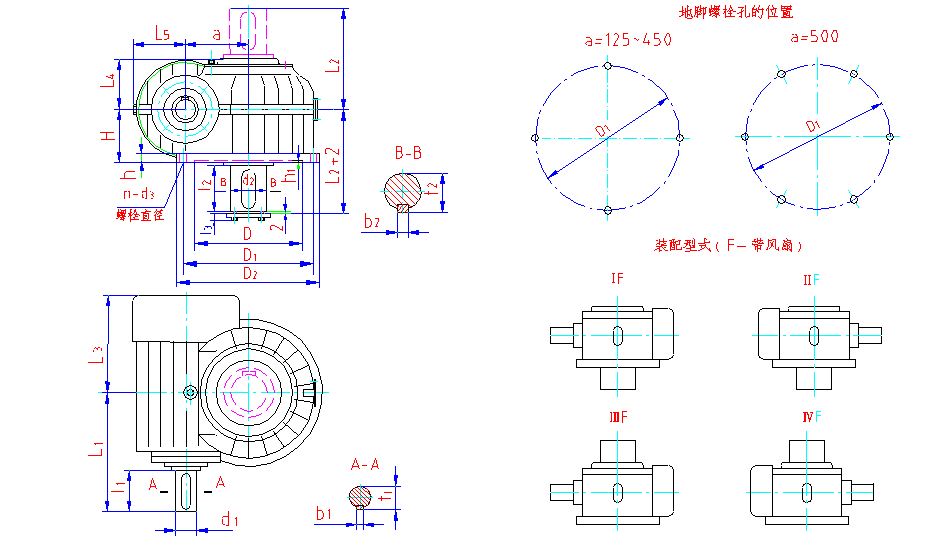

5.1.2 CWU125～500的外形尺寸見圖2、表2。

圖2

表2 單位：㎜

尺寸型號	a	B₁	B₂	B₃	C₁	C₂	i≤12.5					i≥16					d₂	l₂	b₂	t₂	L₂	L₃	L₄	L₅	L₆	h	H	H₁	d₃	重量（㎏）
尺寸型號	a	B₁	B₂	B₃	C₁	C₂	d₁	l₁	b₁	t₁	L₁	d₁	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	L₅	L₆	h	H	H₁	d₃	重量（㎏）
CWU125	125	260	250	310	220	205	32k6	58	10	35	218	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	147	30	125	408	M16	92
CWU140	140	285	275	345	230	225	38k6	58	10	41	228	28js6	42	8	31	212	60m6	105	18	64	260	220	144	166	160	30	140	445	M16	120
CWU160	160	325	300	385	230	250	42k6	82	12	45	277	32k6	58	10	35	253	65m6	105	18	69	27, 0	245	156	186	172	35	160	510	M16	145
CWU180	180	350	320	420	260	270	42k6	82	12	45	292	32k6	58	10	35	268	75m6	105	20	79.5	290	260	173	200	182	35	180	560	M20	200
CWU200	200	400	350	465	280	300	48k6	82	14	51.5	324	38k6	58	10	41	300	80m6	130	22	85	325	295	180	235	197	40	200	650	M20	260
CWU225	225	440	380	505	325	325	48k6	82	14	51.5	342	38k6	58	10	41	318	90m6	130	25	95	340	320	193	247	212	40	225	730	M20	320
CWU250	250	510	410	575	370	350	55k6	82	16	59	380	42k6	82	12	45	380	100m6	165	28	106	385	360	209	285	228	45	225	785	M24	395
CWU280	280	570	460	645	420	400	60m6	105	18	64	430	48k6	82	14	407	110m6	165	28	116	405	390	225	312	253	50	250	885	M24	530
CWU315	315	640	530	715	470	445	65m6	105	18	69	470	48k6	82	14	51.5	447	120m6	165	32	127	420	430	242	352	289	50	280	980	M30	700
CWU355	355	730	580	805	540	490	70m6	105	20	74.5	515	55k6	82	16	59	492	130m6	200	32	137	470	480	255	397	315	55	300	1085	M30	910
CWU400	400	790	620	880	620	530	75m6	105	20	79.5	545	60m6	105	18	64	545	150m6	200	36	158	490	515	277	429	335	60	315	1175	M30	1200
CWU450	450	885	680	985	700	580	80m6	130	22	85	625	65m6	105	18	69	600	170m6	240	40	179	560	575	299	484	367	65	355	1310	M36	1660
CWU500	500	1015	750	1115	760	640	90m6	130	25	95	680	70m6	105	20	74.5	655	190m6	280	45	200	640	655	343	549	403	80	400	1450	M36	2330

5.1圓弧圓柱蝸桿減速器的外形尺寸

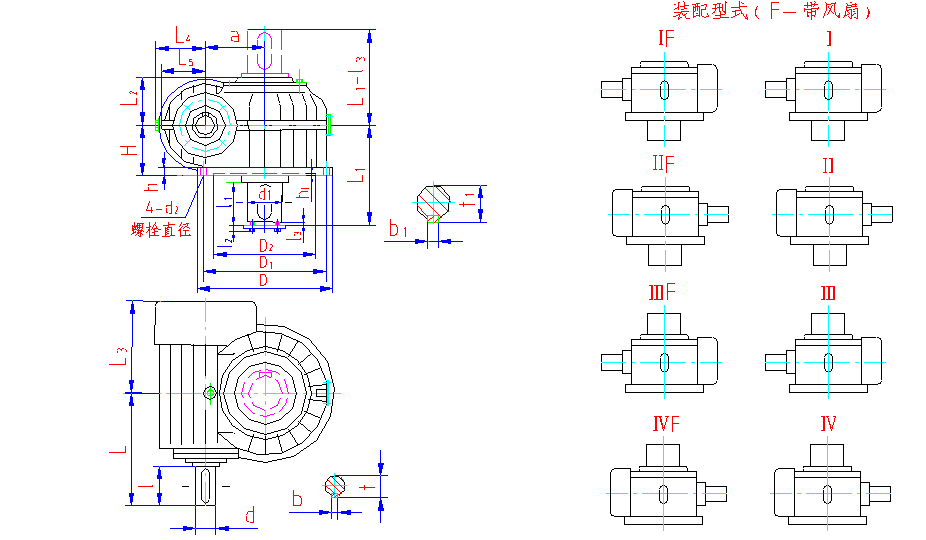

5.1.3 CWS63～100的外形尺寸見圖3、表3。

圖3

表3 單位：㎜

尺寸型號	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	i ≤ 12.5
尺寸型號	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	d₁	l₁	b₁	t₁	L₁
CWS63	63	155	245	140	105	125	90	125	190	23	5	19js6	28	6	21.5	128
CWS80	80	180	270	160	110	150	95	145	210	23	5	24js6	36	8	27	151
CWS100	100	220	325	200	125	190	110	185	240	23	5	28js6	42	8	31	182

尺寸型號	i ≥ 16					d₂	l₂	b₂	t₂	L₂	L₃	L₄	H	d₃	重量（㎏）
尺寸型號	d₁	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	H	d₃	重量（㎏）
CWS63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	75	M12	19
CWS80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	80	M12	28
CWS100	24js6	36	8	31	176	42k6	82	12	45	182	130	95	95	M12	42.5

5.1圓弧圓柱蝸桿減速器的外形尺寸

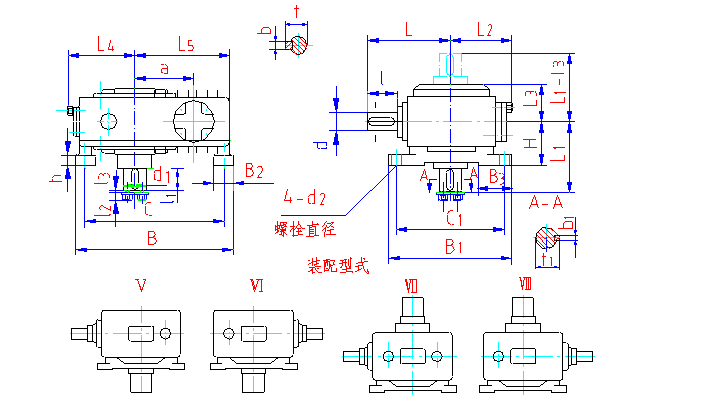

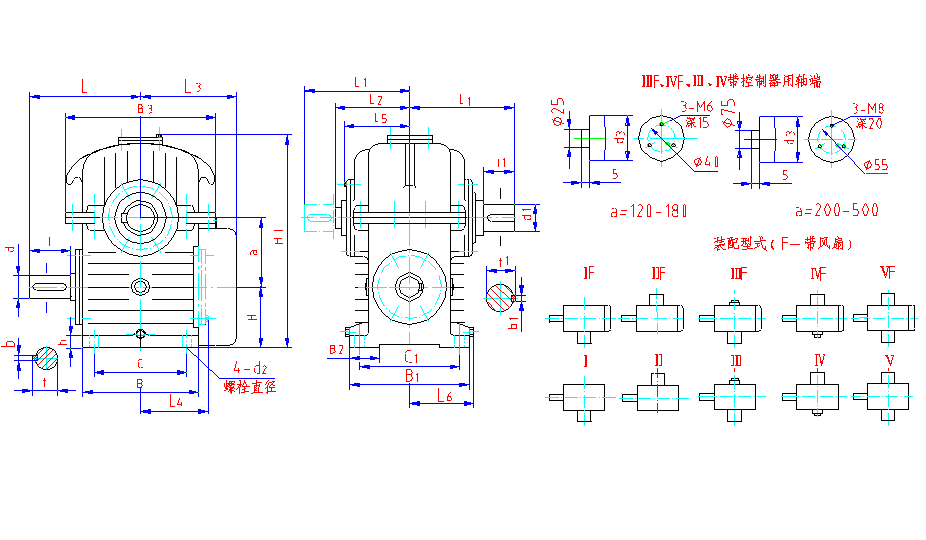

5.1.4 CWS125～500的外形尺寸見圖4、表4。

圖4

表4 單位：㎜

尺寸型號	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	i ≤12.5					i　≥ 16					d₂	l₂	b₂	t₂	L₂	l₃	地腳螺栓		重量 (㎏)
尺寸型號	a	D	D₁	D₂	L₃	L₄	L₅	h	h₁	H	d₁	l₁	b₁	t₁	L₁	d₁	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	l₃	d₃	n	重量 (㎏)
CWS125	125	230	280	320	202	134	125	32	8	132	32k6	58	10	35	218	28js6	42	8	31	202	55k6	82	16	59	222	14	M12	4	95
CWS140	140	260	320	360	220	145	135	32	8	150	38k6	58	10	41	228	28js6	42	8	31	212	60m6	105	18	64	260	15	M16	4	110
CWS160	160	300	360	400	245	157	142	32	8	160	42k6	82	12	45	277	32k6	58	10	35	253	65m6	105	18	69	270	15	M16	4	150
CWS180	180	335	400	440	263	173	160	35	8	175	42k6	82	12	45	292	32k6	58	10	35	268	75m6	105	20	79.5	290	16	M16	4	200
CWS200	200	370	435	480	295	181	180	38	8	190	48k6	82	14	51.5	324	38k6	58	10	41	300	80m6	130	22	85	325	17	M16	4	270
CWS225	225	420	490	540	320	193	180	40	8	205	48k6	82	14	51.5	342	38k6	58	10	41	318	90m6	130	25	95	340	17	M20	4
CWS250	250	470	540	600	360	210	210	40	8	212	55k6	82	16	59	380	42k6	82	12	45	380	100m6	165	28	106	385	17	M20	4	410
CWS280	280	550	640	700	390	226	215	45	8	225	60m6	105	18	64	430	48k6	82	14	51.5	407	110m6	165	28	116	405	17	M24	4	550
CWS315	315	605	700	760	430	242	235	50	10	250	65m6	105	18	69	470	48k6	82	14	51.5	447	120m6	165	32	127	420	17	M24	4	750
CWS355	355	700	805	880	480	256	235	55	10	265	70m6	105	20	74.5	515	55k6	82	16	59	492	130m6	200	32	137	470	17	M30	4	930
CWS400	400	765	875	950	515	278	247	60	10	265	75m6	105	20	79.5	545	60m6	105	18	64	545	150m6	200	36	158	490	24	M30	4	1200
CWS450	450	875	990	1070	565	300	275	65	10	315	80m6	130	22	85	625	65m6	105	18	69	600	170m6	240	40	179	560	24	M36	4	1650
CWS500	500	1000	1100	1180	655	347	300	75	10	375	90m6	130	25	95	680	70m6	105	20	74.5	655	190m6	280	45	200	640	24	M36	6	2190

5.1圓弧圓柱蝸桿減速器的外形尺寸

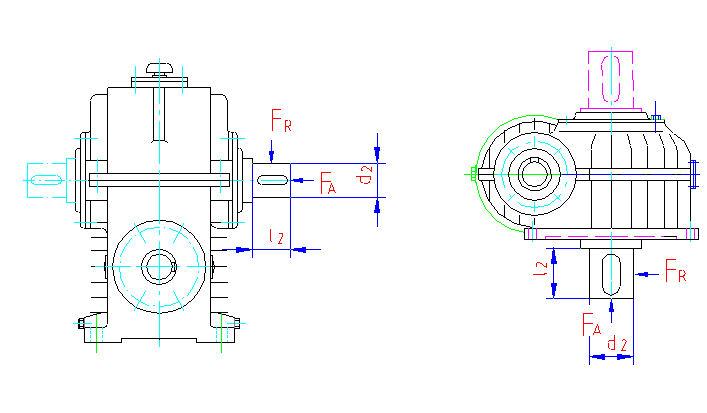

5.1.5 CWO63～100外形尺寸見圖5、表5。

圖5

表5 單位：㎜

尺寸型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	i　　≤ 12.5
尺寸型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	d₁	l₁	b₁	t₁	L₁
CWO63	63	148	180	115	150	12	117	245	M12	19js6	28	6	21.5	128
CWO80	80	175	200	140	170	15	145	296	M12	24js6	36	8	27	151
CWO100	100	218	230	175	190	15	180	365	M12	28js6	42	8	31	182

尺寸型號	i ≥ 16					d₂	l₂	b₂	t₂	L₂	L₃	L₄	重量（㎏）
尺寸型號	d₁	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	重量（㎏）
CWO63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	19.5
CWO80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	28.5
CWO100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	43

5.1圓弧圓柱蝸桿減速器的外形尺寸

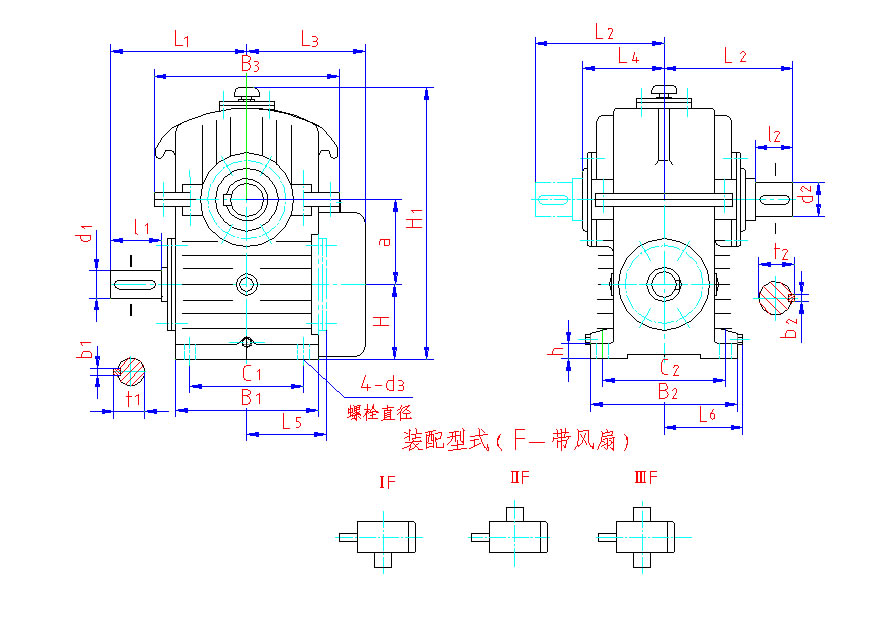

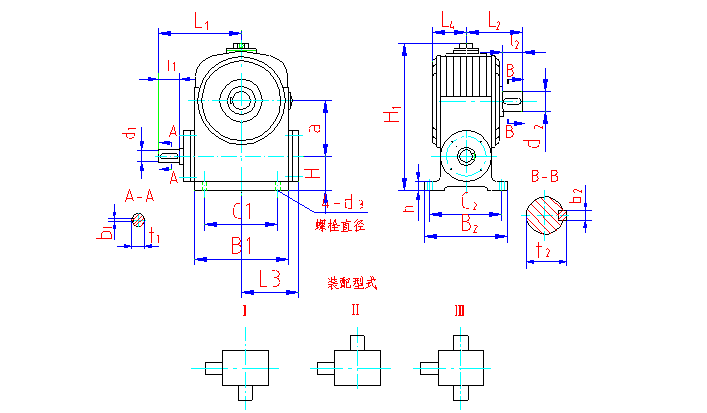

5.1.6 CWO125～250的外形尺寸見圖6、表6。

圖6

表6 單位：mm

尺寸號型	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₃	i ≤ 12.5					i ≥ 16					d₂	l₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（㎏）
尺寸號型	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₃	d₁	l₁	b₁	t₁	L₁	d₁	l₁	b₁	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	L₅	重量（㎏）
CWO125	125	260	250	310	220	205	30	155	410	M16	32k6	58	10	35	218	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	98
CWO140	140	285	275	345	230	225	30	195	485	M16	38k6	58	10	41	228	28js6	42	8	31	212	60m6	105	18	64	260	220	144	166	110
CWO160	160	325	300	385	230	250	35	195	510	M16	42k6	82	12	45	277	32k6	58	10	35	253	65m6	105	18	69	270	245	156	186	150
CWO180	180	350	320	420	260	270	35	220	600	M20	42k6	82	12	45	292	32k6	58	10	35	268	75m6	105	20	79.5	290	260	173	200	210
CWO200	200	400	350	465	280	300 ,	40	250	655	M20	48k6	82	14	51.5	324	38k6	58	10	41	300	80m6	130	22	85	325	295	188	235	270
CWO225	225	440	380	505	325	325	40	275	700	M20	48k6	82	14	51.5	342	38k6	58	10	41	318	90m6	130	25	95	340	320	193	247	335
CWO250	250	510	410	575	370	350	45	310	820	M24	55k6	82	16	59	380	42k6	82	12	45	380	100m6	165	28	106	385	360	209	285	410

5.2 圓弧齒圓柱蝸桿減速器

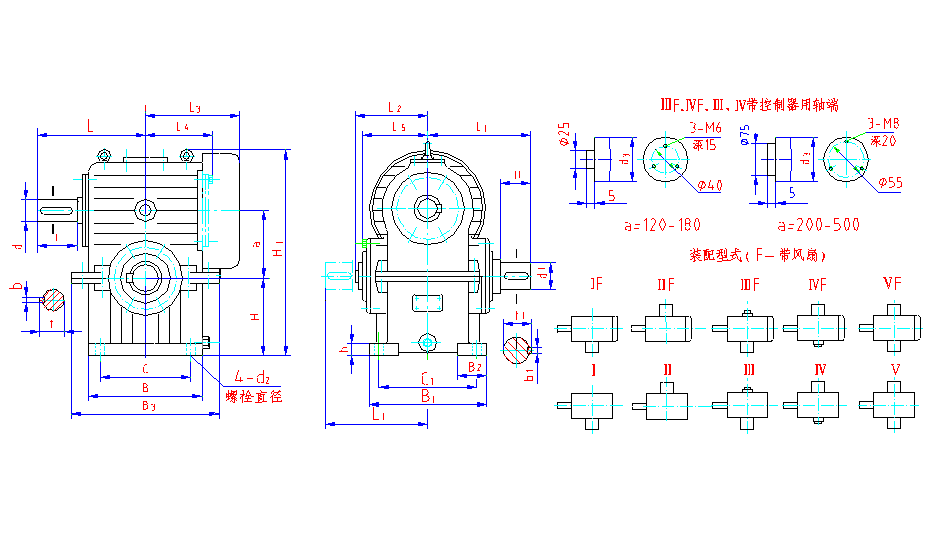

5.2.1 WHX65、WHS65, wht80～100的外形尺寸見圖7、表7；WHC65、WHT80～100（在側）的外形尺寸見圖8、表8

圖7

表7 單位:mm

尺寸型號	a	B	B₁	B₂	B₃	C	C₁	H	H₁	H₂	H₃	h	L
WHX65WHS65	65	145	145		27.5	110	120	65	218	95	225	15	137
WHT80	80	240	182	50	34	210	148	88	279	122	279	14	180
WHT100	100	292	238	68.5	42	250	196	105	338	135	334.5	18	217

尺寸型號	L₁	L₂	L₃	l	l₁	d (k5)	d₁ (k6)	d₂	b	b₁	t	t₁	重量（㎏）
WHX65WHS65	125	90	70	35	40	18	25	12	5	8	20	28	16~18
WHT80	166	111	71	50	53	25	35	12	8	10	28	39.2	25
WHT100	200	133.5	93	70	78	30	45	15	8	14	32.5	48.2	41~43

注：1. WHX65、WHS65型號選用時，裝配型式Ⅰ、Ⅱ為WHX65型號，Ⅲ、Ⅳ為WHS65型號；

2. 圖7中示意圖裝配型式為Ⅰ型。

3.表中三種規格皆為草標。

圖8

表8 單位:mm

尺寸型號	a	B	B₁	B₂	B₃	C	C₁	H	h	L	L₁	L₂	L₃	L₄
WHC65	65	265	145	55	—	230	110	80	15	137	127	92	70	85
WHT80	80	244	240	34	38	210	210	105	20	180	168	110	71	110
WHT100	100	317	290	45	80	268	250	118	24	217	202	133.5	95	128

尺寸型號	L₅	l	l₁	l₂	l₃	d (m5)	d₁ _⁽m6)	d₂	b	b₁	t	t₁	重量（㎏）
WHC65	152	35	40	8	2	18	25	M10	5	8	20	28	17
WHT80	152	50	53	10	2	25	35	M10	8	10	28	39.2	25
WHT100	190	70	78	10	2	30	45	M14	8	14	32.5	48.2	40~43

注：1.圖8中示意圖裝配型式為Ⅴ型。

2.表中三種規格皆為草標。

5.2 圓弧齒圓柱蝸桿減速器

5.2.2 WHX120～500的外形尺寸見圖9、表9。

圖9

表9 單位：㎜

尺寸型號	a	B	B₁	B₂	B₃	C	C₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	L₆	l	l_l	d (m6)	d₁ （m6）	d₂	d₃	b	b₁	t	t₁	重量（㎏）
WHX120	120	275	260	70	330	215	220	120	390	25	245	255	145	218	161.5	134	152	70	108	35	55	M14	60	10	16	37.8	58.5	95~100
WHX125	125	270	270	70	330	210	230	125	400	30	235	235	145	225	159	134	157	58	82	35	55	M16	60	10	16	37.8	58.5	93~103
WHX150	150	320	300	80	385	250	250	150	480	30	294	272	165	260	191.5	151.5	167	90	108	40	65	M18	75	12	18	42.8	68.9
WHX160	160	330	310	80	400	250	260	160	505	35	290	290	165	265	189	154	177	82	105	40	65	M20	75	12	18	42.8	68.9	140~157
WHX180	180	385	335	90	470	305	285	180	574	35	375	295	180	314	233	169	185	70	102	45	70	M18	75	14	20	49	77.4	210~230
WHX200	200	430	360	95	520	330	310	200	628	40	360	345	195	365	266	184	202	82	130	50	80	M20	85	16	24	53.5	85	290~316
WHX210	210	440	385	95	525	350	325	200	651.5	40	390	375	200	370	275	191	214.5	110	168	50	80	M22	85	16	24	53.5	85	280~320
WHX250	250	510	420	105	600	410	360	220	748.5	45	450	395	220	430	314	211	235	130	168	60	90	M22	95	18	24	63.9	95	400~440
WHX280	280	610	470	110	700	480	400	250	838	50	485	430	245	485	367	233	260	105	165	60	100	M24	110	18	28	63.9	105.7	535~600
WHX300	300	630	480	115	740	510	410	260	900.5	50	540	465	250	520	385	236	265	140	208	70	100	M28	110	20	28	74.2	105.7	604~693
WHX320	320	680	520	120	780	550	440	280	953	50	525	455	265	525	402	256	285	105	165	70	110	M30	120	20	32	74.2	116.5	725~810
WHX360	360	740	530	125	850	620	460	300	1060	55	630	500	270	565	440	265	290	170	208	80	120	M28	130	24	32	85	126.5	850~915
WHX400	400	820	610	135	920	660	520	320	1155	60	630	525	300	605	478	291	331	130	200	80	130	M30	140	24	36	85	137.2	1320~1470
WHX420	420	850	585	140	960	720	515	340	1215	60	685	550	300	665	516	295	313	170	238	90	140	M28	150	24	36	95	147.2	1350~1500
WHX450	450	910	670	150	1030	730	570	355	1295	65	680	560	325	670	528	319	363	130	200	80	150	M36	160	24	40	85	158.5	1670~1860
WHX500	500	1000	730	165	1120	810	620	400	1435	75	730	625	355	725	575	348	393	130	240	90	170	M36	180	24	40	95	178.5	2160~2410

注：表中WHX125、160、200、280、320、400、450、500為JB2318，其余為草標產品。

5.2 圓弧齒圓柱蝸桿減速器

5.2.3 WHS120～500的外形尺寸見圖10、表10

圖10

表10 單位：mm

尺寸型號	a	B	B₁	B₂	B₃	C	C₁	H	H₁	h	L	L₁	L₂	L₃	L₄	L₅	l	l_l	d (m6)	d₁ _(m6)	d₂	d₃	b	b₁	t	t₁	重量（㎏）
WHS120	120	275	230	70	330	215	190	160	406	25	245	255	145	218	161.5	134	70	108	35	55	M14	60	10	16	37.8	58.5	95~100
WHS125	125	270	230	70	330	210	190	160	416	30	235	235	145	225	159	134	58	82	35	55	M16	60	10	16	37.8	58.5	93~104
WHS150	150	320	260	80	380	250	210	200	495.5	30	294	272	165	260	191.5	151.5	90	108	40	65	M18	75	12	18	42.8	68.9	143~155
WHS160	160	330	270	80	400	250	220	200	510	35	290	290	165	265	189	154	82	105	40	65	M20	75	12	18	42.8	68.9	148~164
WHS180	180	385	290	90	470	305	240	230	575	40	375	295	180	309	233	169	70	102	45	70	M18	75	14	20	49	77.4	210~230
WHS200	200	430	320	95	520	330	270	250	643	40	360	345	195	365	266	184	82	130	50	80	M20	85	16	24	53.5	85	298~322
WHS210	210	440	330	95	525	350	270	270	673.5	40	390	375	200	370	275	191	110	168	50	80	M22	85	16	24	53.5	85	285~320
WHS250	250	510	370	105	600	410	310	310	768.5	40	450	395	220	430	314	211	130	168	60	90	M22	95	18	24	63.9	95	420~460
WHS280	280	610	410	110	700	480	340	320	839	50	485	430	245	485	367	233	105	165	60	100	M24	110	18	28	63.9	105.7	560~725
WHS300	300	630	410	115	740	510	340	350	906	40	540	465	250	520	385	236	140	208	70	100	M28	110	20	28	74.2	105.7	650~742
WHS320	320	680	460	120	780	550	380	355	951	50	525	455	265	525	402	256	105	165	70	110	M30	120	20	32	74.2	116.5	740~825
WHS360	360	740	460	125	850	620	390	400	1035	45	630	500	270	565	440	265	170	208	80	120	M28	130	24	32	85	126.5	880~960
WHS400	400	820	540	135	920	660	450	450	1173	60	630	525	300	605	478	291	130	200	80	130	M30	140	24	36	85	137.2	1305~1425
WHS420	420	850	520	140	960	720	440	460	1208	50	685	550	300	665	516	295	170	238	90	140	M28	150	24	36	95	147.2	1365~1500
WHS450	450	910	590	150	1030	730	490	500	1312	65	680	560	325	670	528	319	130	200	80	150	M36	160	24	40	85	158.5	1650~1830
WHS500	500	1000	640	165	1120	810	530	560	1460	75	730	625	355	725	575	348	130	240	90	170	M36	180	24	40	95	178.5	2070~2300

注：表中WHS125、160、200、280、320、400、450、500為JB2318，其余為草標產品。

5.2 圓弧齒圓柱蝸桿減速器

5.2.4 WHC120～500的外形尺寸見圖11、表11

圖11

表11 單位：mm

尺寸型號	a	D	D₁	D₂	H	h	h₁	L	L₁	L₂	L₃	L₄	L₅	l	l_l	l₂	l₃	d （m6）	d₁ _(m6)	d₂	b	b₁	t	t₁	重量（㎏）
WHC120	120	330	290	240	140	18	8	245	257	140.5	218	117.5	90	70	110	14	2	35	55	M10	10	16	37.8	58.5	91~95
WHC125	125	330	290	240	140	20	8	235	237	140	225	125.5	95	58	84	14	2	35	55	M12	10	16	37.8	58.5	91~100
WHC150	150	400	360	300	160	22	8	294	274	161	255	136.5	100	90	110	14	2	40	65	M14	12	18	42.8	68.9	142~155
WHC160	160	410	370	310	165	25	8	290	292	161	265	140.5	105	82	107	15	2	40	65	M16	12	18	42.8	68.9	147~163
WHC180	180	465	425	360	185	26	8	375	298	181.5	309	148	110	70	105	15	2	45	70	M14	14	20	49	74.2	190
WHC200	200	490	450	390	200	30	10	360	347	207	365	168	130	82	132	15	2	50	80	M16	16	24	53.5	85	284~308
WHC210	210	540	490	415	210	30	10	390	377	212.5	370	174	130	110	170	15	2	50	80	M18	16	24	53.5	85	270~305
WHC250	250	620	570	490	230	35	10	450	397	224	430	193	145	130	170	17	2	60	90	M18	18	24	63.9	95	390~420
WHC280	280	690	630	545	240	38	10	485	432	235	485	213	195	105	167	17	2	60	100	M24	18	28	63.9	105.7	565~630
WHC300	300	750	690	600	270	40	10	540	467	238	520	215	210	140	210	17	2	70	100	M22	20	28	74.2	105.7	712~787
WHC320	320	770	710	620	260	40	12	525	457	258	525	235	220	105	167	17	2	70	110	M24	20	32	74.2	116.5	750~835
WHC360	360	900	830	720	300	45	12	630	502	265	565	245	225	170	210	17	2	80	120	M28	24	32	87	126.5	970~1000
WHC400	400	970	890	780	300	50	12	630	527	293	605	270	250	130	202	17	2	80	130	M30	24	36	85	137.2	1330~1450
WHC420	420	1000	930	820	325	50	15	685	552	301	665	267.5	255	170	240	17	2	90	140	M28	24	36	97	147.2	1430~1500
WHC450	450	1090	1000	880	340	55	15	680	562	321	670	298	280	130	202	24	2	80	150	M36	24	40	85	158.5	1675~1855
WHC500	500	1190	1100	980	370	65	15	730	627	350	725	323	300	130	242	24	2	90	170	M30	24	40	95	178.5	2190~2420

注：表中WHC125、160、200、280、320、400、450、500為JB2318，其余為草標產品。

6.1 圓弧圓柱蝸桿減速器的額定輸入功率P₁（KW）和額定輸出扭距T₂（N.m）見表12。

表12

公稱傳動比 i	輸入轉速 n₁ (r/min)	中心距a（mm）	63	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500
		型號	CWU、CWS、(CWO)
		額定輸入功率P₁（KW），額定輸出扭距T₂（N.m）
5	1500	P₁	3.5	6.388	15.74	25.22	—	44.68	—	64.90	—	98.44	—	141.9	—	202.4	—	—
	1500	T₂	107	180	450	730	—	1300	—	1900	—	2900	—	4200	—	6000	—	—
	1000	P₁	2.978	4.871	12.6	21.28	—	35.59	—	53.68	—	91.75	—	135.7	—	193.6	—	—
	1000	T₂	123	205	540	920	—	1550	—	2350	—	4050	—	6000	—	8600	—	—
	750	P₁	2.577	4.211	9.881	16.4	—	27.73	—	43.06	—	78.56	—	126.4	—	185.9	—	—
	750	T₂	141	235	560	940	—	1600	—	2500	—	4600	—	7400	—	11000	—	—
	500	P₁	2.120	3.367	7.14	11.64	—	19.81	—	31.23	—	56.14	—	104.2	—	169.4	—	—
	500	T₂	173	280	600	990	—	1700	—	2700	—	4900	—	9150	—	15000	—	—
6.3	1500	P₁	3.198	5.505	13.11	21.37	27.51	38.4	48.46	55.38	69.18	83.77	102.5	121.7	150.5	185	—	—
	1500	T₂	114	200	485	800	960	1450	1700	2100	2450	3200	3650	4670	5370	7500	—	—
	1000	P₁	2.422	4.331	11.1	17.96	24.97	31.03	43.85	49.95	64.08	78.53	95.58	114.4	145.3	172.5	—	189.9
	1000	T₂	127	235	610	1000	1300	1750	2300	2750	3400	4500	5100	6580	7770	10500	—	12000
	750	P₁	2.09	3.594	8.646	19.57	24.73	34.5	37.27	56.95	69.81	88.76	107.2	134.8	166.5	—	183.9
	750	T₂	146	260	630	1050	1350	1850	2400	2800	4000	5300	6300	8200	9590	13500	—	15500
	500	P₁	1.706	2.955	6.192	10.47	13.65	17.08	24.62	26.64	41.03	50.37	67.32	83.58	112.5	148.1	—	162.7
	500	T₂	176	315	670	1150	1400	1900	2550	3000	4300	5700	7100	9540	11990	18000	—	20500

續表12

公稱傳動比 i	輸入轉速 n₁ (r/min)	中心距a（mm）	63	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500
		型號	CWU、CWS、(CWO)
		額定輸入功率P₁（KW），額定輸出扭距T₂（N.m）
8	1500	P₁	2.932	4.866	9.444	17.01	24.25	28.44	43.51	48.25	61.38	73.84	91.68	113.6	136.0	166.1	—	—
	1500	T₂	127	230	455	830	1050	1450	1900	2400	2700	3700	4050	5720	6040	8400	—	—
	1000	P₁	2.255	3.908	8.364	13.55	21.7	24.95	39.1	43.65	56.13	67.78	84.52	104.8	126.7	158.2	174.1	—
	1000	T₂	146	275	600	990	1400	1900	2550	3250	3700	5100	5600	7910	8440	12000	12500	—
	750	P₁	1.962	3.334	7.375	12.93	16.96	21.31	30.67	35.01	50.44	62.32	77.46	95.18	114.0	148.9	162.4	—
	750	T₂	168	310	700	1250	1450	2150	2650	3450	4400	6200	6800	9540	10070	15000	15500	—
	500	P₁	1.647	2.714	5.581	9.322	12.25	15.42	21.93	25.38	35.91	44.7	61.33	79.99	101.7	129.6	147.3	—
	500	T₂	209	375	780	1350	1550	2300	2800	3700	4650	6600	8000	11920	13420	19500	21000	—
10	1500	P₁	2.34	4.056	8.426	14.16	17.3	24.5	32.1	42.1	50.79	59.13	73.68	94.55	140.2	146.2	—	—
	1500	T₂	132	235	500	850	1050	1500	1850	2600	3250	3800	4750	5910	7480	9200	—	—
	1000	P₁	1.8	3.205	7.450	12.78	16.05	21.96	28.62	37.06	43.94	51.10	64.39	87.71	112.4	138.1	162.2	176.0
	1000	T₂	150	275	600	1150	1450	2000	2450	3400	4200	4900	6200	8200	10550	13000	14500	16500
	750	P₁	1.594	2.729	6.243	10.54	12.95	17.41	23.73	28.83	35.14	46.40	57.94	80.74	100.2	132.0	156	164.1
	750	T₂	170	310	730	1250	1550	2100	2700	3500	4450	5900	7400	10010	12470	16500	18500	20500
	500	P₁	1.272	2.203	4.561	7.714	9.355	12.88	16.96	20.87	26.4	35.62	45.57	64.70	82.81	118.1	137.8	147.4
	500	T₂	209	370	790	, 1350	1, 650	2300	2850	3750	4950	6700	8600	11920	15340	22000	24500	27500
12.5	1500	P₁	2.036	3.534	6.813	11.27	14.74	19.32	25.36	32.62	42.61	52.23	71.95	79.91	105.1	130.4	—	—
	1500	T₂	137	240	475	800	1000	1400	1800	2450	3050	3850	5200	6100	8050	10000	—	—
	1000	P₁	1.594	2.84	5.782	9.919	13.36	17.63	23.21	29.04	38.43	47.23	66.84	73.88	96.65	127.1	152.5	183.3
	1000	T₂	159	285	600	1050	1350	1900	2450	3250	4100	5200	7200	8300	11030	14500	17000	20500
	750	P₁	1.37	2.432	5.189	8.946	11.91	15.38	21.05	24.93	35.26	44.42	62.16	69.26	91.39	118.3	141.2	174.3
	750	T₂	182	325	710	1250	1600	2200	2950	3700	5000	6500	8900	10500	13900	18000	21000	26000
	500	P₁	1.126	1.967	4.084	6.794	9.104	11.16	16.00	17.6	27.75	32.91	45.05	55.40	76.37	101.3	126.2	157.3
	500	T₂	223	390	830	1400	1800	2350	3300	3850	5800	7100	9500	12400	17200	23000	28000	35000

續表12

公稱傳動比 i	輸入轉速 n₁ (r/min)	中心距a（mm）	63	80	100	125	140	160	180	200	225	250	280	315	355	400	450	500
		型號	CWU、CWS、(CWO)
		額定輸入功率P₁（KW），額定輸出扭距T₂（N.m）
16	1500	P₁	1.728	3.019	6.682	11.06	13.63	19.62	23.11	33.22	39.52	46.71	57.25	77.7	94.45	124.2	—	—
	1500	T₂

九九久久亚洲综合久久久,精品一区二区三区四区在线,亚洲高清在线观看看片

CWU圓弧圓柱蝸桿減速機
